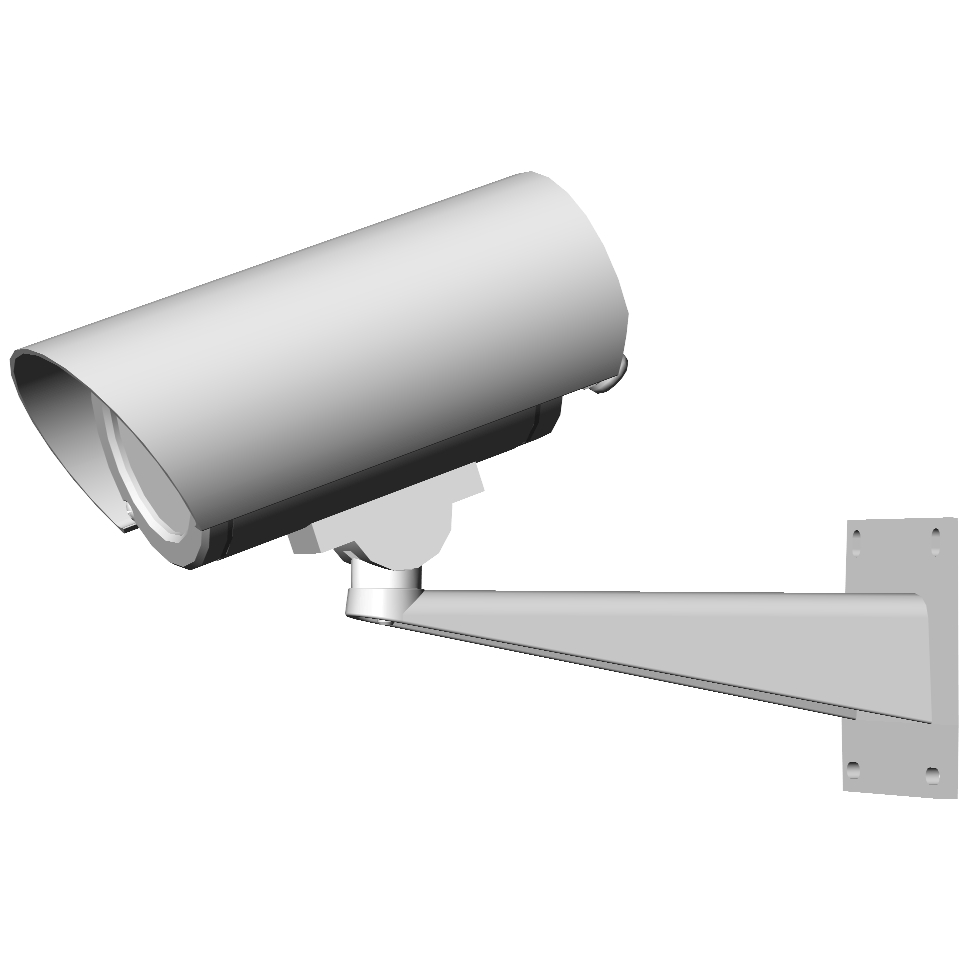

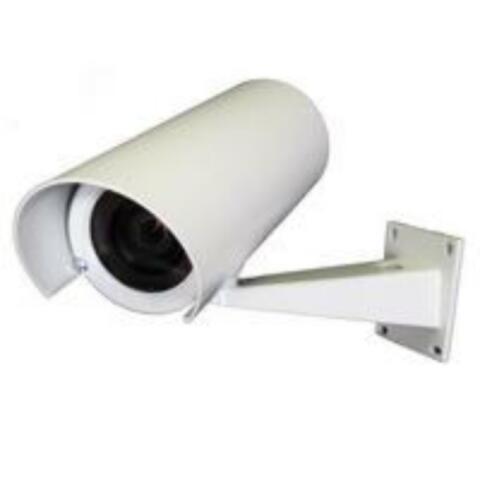

ТГБ-5-120-12/12 Компактный термокожух для бескорпусной видеокамеры

Компактный термокожух для бескорпусной видеокамеры. Класс защиты IP66/IP67. Рабочий объем: 52х52х125мм. Напряжение питания термокожуха 12В DC. Напряжение питания видеокамеры 12В DC. Мощность обогрева 3 Вт. Диапазон рабочих температур -40°С…+50°C. Два гермоввода под кабель диаметром 4,5-8мм. В комплекте настенный кронштейн и солнцезащитный козырек.

Описание и функционал

Тахион ТГБ-5-120-12/12- термокожух (гермобокс для видеокамеры) предназначен для установки ТВ камер со сменными объективами и защиты их от воздействия окружающей среды (влаги и отрицательных температур). Термокожух предназначен для установки бескорпусных видеокамер.

По всей внутренней боковой поверхности корпуса термокожуха расположен теплоизолятор, что значительно снижает потерю тепла при внешних отрицательных температурах, благодаря чему уменьшается энергопотребление на обогрев. В тёплое время года теплоизолятор защищает внутренний объём термокожуха от перегрева, обеспечивая нормальные условия для работы видеокамеры.

Крепление передней и задней крышек к корпусу термокожуха осуществлено в трех точках, что обеспечивает равномерный прижим герметизирующих прокладок, из материала, допускающего их многократное использование, во всем диапазоне рабочих температур.

Защитный козырек термокожуха имеет цилиндрическую форму, что препятствует скоплению снега и льда на его поверхности, и предотвращает образование сосулек перед объективом видеокамеры.

Система поддержания прозрачности окна выполнена в виде зачерненного алюминиевого кольца расположенного в непосредственной близости от стекла термокожуха, что дает равномерный и максимально эффективный обогрев стекла.

Оригинальность системы обогрева термокожуха для видеокамеры заключается в использовании двух полупроводниковых транзисторов. Один транзистор служит для нагрева кольца расположенного в близи стекла, а второй (кроме варианта 12/12) расположен на металлической части внутреннего кронштейна и обеспечивает подогрев непосредственно видеокамеры. Благодаря электронной системе стабилизации температуры и необходимым зазорам между нагреваемой поверхностью и видеокамерой исключена вероятность оплавления пластмассовых частей объёктива и самой видеокамеры. Электронная система стабилизации температуры и полупроводниковые нагревательные элементы сводят к минимуму зависимость температуры нагревательных элементов от отклонений питающего напряжения в сети (в отличии от обогревателей на основе резисторов).

Благодаря использованию в конструкции внутреннего кронштейна печатной платы из стеклотекстолита отсутствуют длинные провода «тянущиеся» к нагревательным элементам.

Внутренний кронштейн в термокожухе устанавливается плотно по всей длине в двух специальных направляющих, за счёт чего исключается возможность его вибрации, а следовательно и закреплённой на нём видеокамеры.

Модуль видеокамеры с объективом электрически не связан с корпусом термокожуха, за счет оригинальной конструкции внутреннего кронштейна.

Гермовводы на задней крышке установлены под углом 30º к поверхности крышки и направлены вниз, устраняется возможность затекания воды во время атмосферных осадков через гермовводы внутрь термокожуха.
