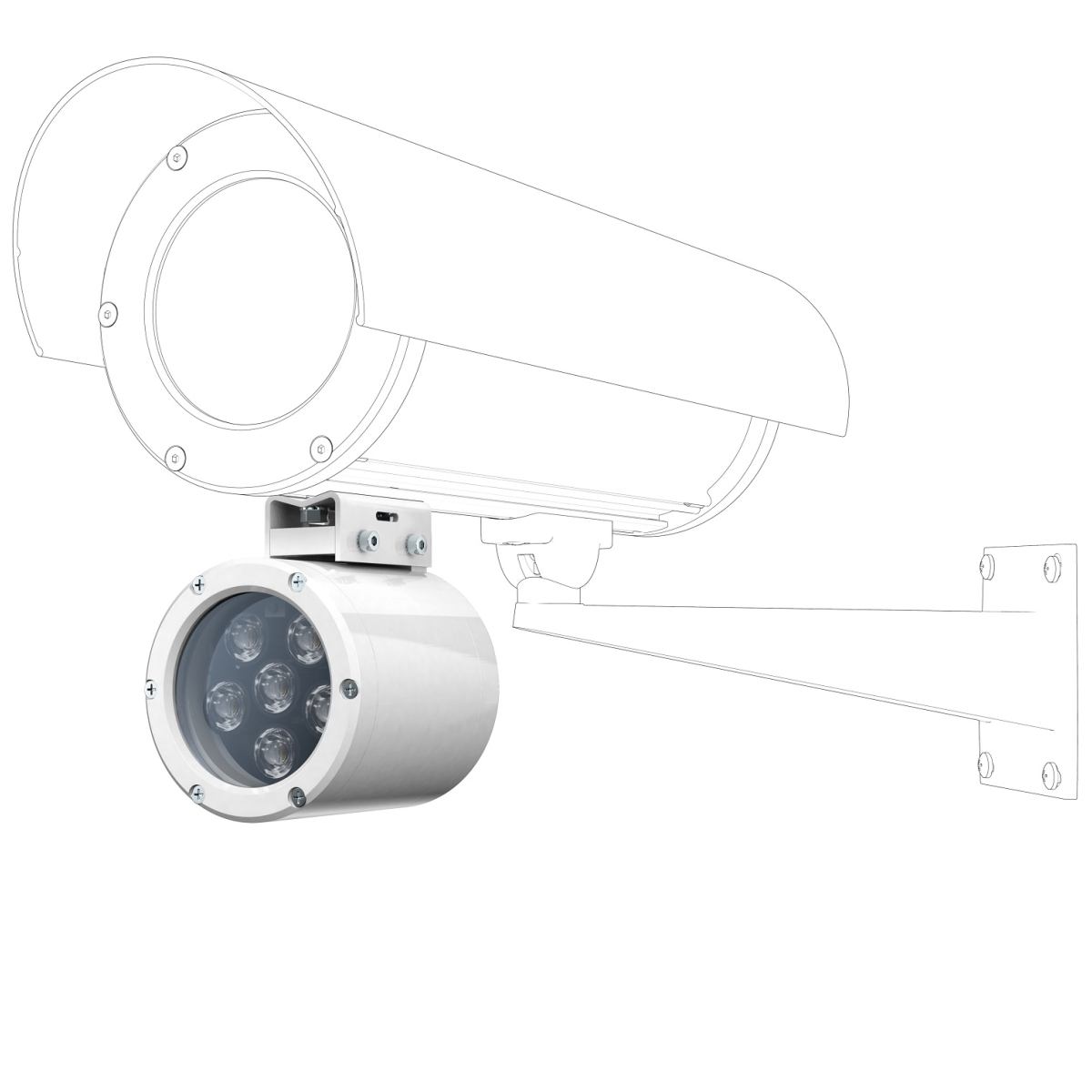

ПБС-20/60 ВБ исп.88 Прожектор белого света

  • Производитель: Тахион
  • Код товара: 436-100
10128 Тахион
1031 просмотр
44625.00 ₽
Рекомендованная цена
40 163 ₽
Наличие и срок поставки уточняйте
Под заказ
Курьерская доставка
бесплатно
Доставка в ПВЗ
бесплатно
Оставить отзыв

Прожектор белого света взрывозащищенный предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Класс защиты IP66/IP68. Дальность 20м. Угол освещения 60°С. Диапазон рабочих температур, °С -60 +50. Потребляемая мощность 11,7Вт. Напряжение питания: 24VDC.

Описание и функционал

Прожектор белого света взрывозащищенный ПБС-20/60 ВБ исп.88.

Применяются в составе систем освещения, сигнализации и видеонаблюдения совместно с видеокамерами.

ПБС-20/60 ВБ исп.88 имеют функцию дистанционного включения/выключения по замыканию «сухого» контакта.

Изделия имеют встроенные системы защиты:

  • Защита от переполюсовки.
  • Защита от перегрева. Отключает прожектор при превышении рабочей температуры изделия, либо аварийного перегрева. Включение происходит автоматически, при понижении температуры.
  • Защиту от холодного запуска. Подача питания на прожектор происходит после прогрева бокса.

Состав, габаритные и установочные размеры.

Установка прожектора на видеокамеры других типов

Варианты подключения питания

Варианты управления

Схемы подключения прожектора во всех режимах управления

Схема подключения прожектора в режиме "включение/выключение пип от встроенного сенсора освещенности"

Варианты исполнения:

  • ПБС-50/20 ВБ исп.88
  • ПБС-25/45 ВБ исп.88
  • ПБС-20/60 ВБ исп.88

Технические характеристики

Название характеристикиЗначение
Единица измерения1 шт
Габариты147x84x260 мм
Масса изделия1.00 кг
Дальность30
Угол обзора60
Максимальная рабочая температура+45
Цвет корпусаБелый
ВзрывозащищенныйДа
Масса изделия — особенностиПрожекторы белого света взрывозащищенные ПБС-20/60 ВБ исп.88 предназначены для освещения объектов в условиях недостаточной освещенности и в полной темноте во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты.
Температурный диапазонПрожекторы выполнены в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Технические условияИзделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.
Соответствие техническим требованиямтехническим требованиям - ГОСТ Р 51558
Стандарт безопасноститребованиям по безопасности – ГОСТ Р МЭК 60065
Электромагнитная совместимостьтребованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3
Класс электробезопасностистепени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0.
Климатическое исполнениеКлиматическое исполнение изделий соответствует УХЛ1, 5 ГОСТ 15150.
Степень защиты оболочкиСтепень защиты IP66/IP68.
1.Прожектор ПБС-30/20(-50/10) ВБ в термокожухе ТГБ-4М Ex IIC исп.88; 1 шт.
2.Кронштейн КТ-220 (поставляется по отдельной заявке); 1 шт.
3.Кабель питания/управления UTP кат.5Е 4х2х0,22 (L=0,45 м, другая длина под заказ, max 20м); 1 шт.
Шарнир1 шт.
4.1Гайка болта фиксации шарнира; 1 шт.
4.2Винты крепления шарнира; 4 шт.
5.Основание прожектора; 1 шт.
5.1Винт крепления основания прожектора; 2 шт.
6.Болт заземления; 1 шт.
7.Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм); 1 шт.
8.Винт М4х8; 4 шт.
9.Шайба стопорная 4; 4 шт.
10.Скоба (для крепления к видеокамере); 1 шт.
11.Болт М5х10; 2 шт.
12.Шайба стопорная 5; 2 шт.
13.Гайка М5; 2 шт.
14.Планка (поставляется по отдельной заявке); 2 шт.
15.Винт М4х8 (поставляется по отдельной заявке); 4 шт.
16.Шайба стопорная 4 (поставляется по отдельной заявке); 4 шт.
17.Основание термокожуха (поставляется по отдельной заявке); 1 шт.
17.1Винт крепления основания термокожухов; 2 шт.
Масса изделия — особенностиУстановка прожектора на видеокамеру в термокожухах ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC
