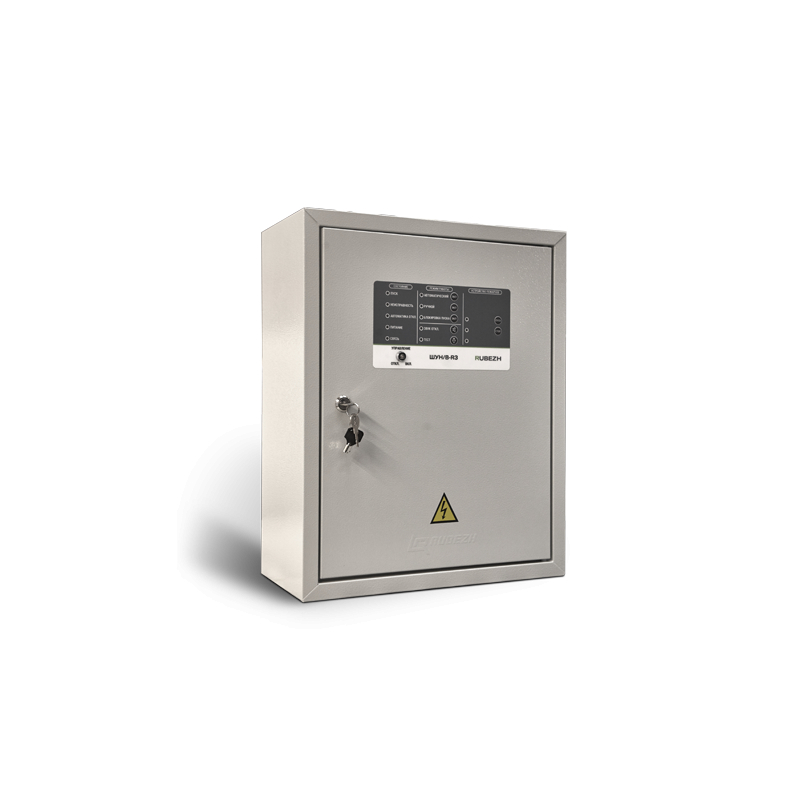

ШУН/В-30-03-R3 (372124) Шкаф управления пожарный адресный

Шкаф управления пожарный, управление насосом/вентилятором. Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно, , мощность электродвигателя 30 кВт, тип электросети трехфазная, силовые элементы автоматики 03 – АВ без теплового расцепителя

Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.
2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 – Мощность электродвигателя, кВт:
4 – Силовые элементы автоматики:

• 00 – производитель Dekraft;
• 01 – производитель Schneider Electric;
• 03 – производитель Dekraft или EKF, без теплового расцепителя;

5 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.
6 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

• пожарного насоса;
• дренажного насоса;
• жокей-насоса;
• вентилятора.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Технические характеристики:
