УЗП-ВЧ F Устройство защиты высокочастотных цепей

  • Производитель: Тахион
  • Код товара: 004-621
20119 Тахион
1058 просмотров
4200.00 ₽
Рекомендованная цена
3 780 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

УЗП-ВЧ F Устройство предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 75 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

Описание и функционал

Устройство защиты высокочастотных цепей УЗП-ВЧ F предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 75 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

Изделие рекомендуется для установки в системах индивидуального и коллективного приема аналогового и цифрового телевидения (СКПТ, КТВ), системах приема спутникового телевидения для защиты оборудования от импульсных перенапряжений (наводок) в высокочастотных трактах.

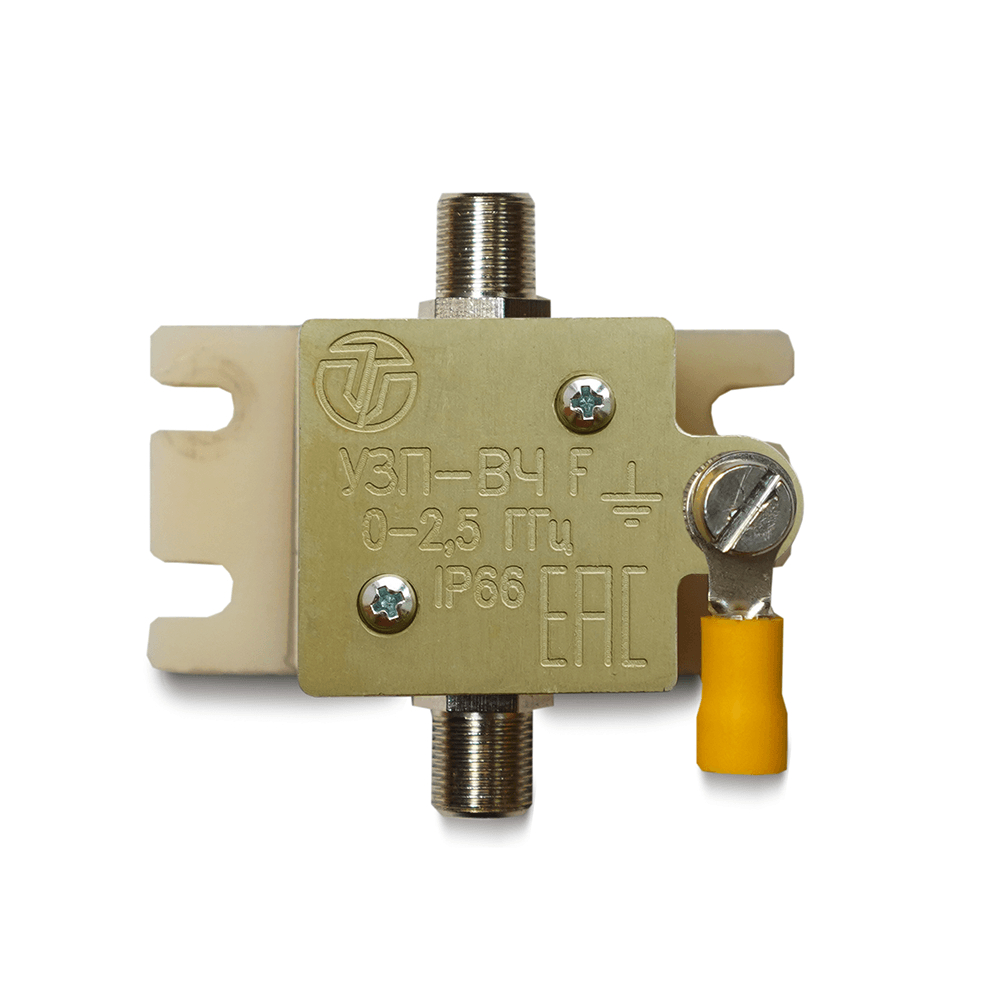

Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки.

СОСТАВ И ГАБАРИТНО УСТАНОВОЧНЫЕ РАЗМЕРЫ

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ

Технические характеристики

Название характеристикиЗначение
Волновое сопротивление75 Ом
Полоса пропускания по уровню-1 дб 0÷2,5 ГГц
КСВН в диапазоне20-2480 МГц, не более 1,6
Рабочая частотаПотери в диапазоне, МГц, 20-900 (ТВ, КТВ) 0,2÷0,5 дБ
900-2000 (КТВ, SAT, GSM)0,2÷0,6 дБ
2,4-2,48 (Wi-Fi)0,3÷0,9 дБ
Статическое напряжение пробоя (100 В/с)не более 110 В
Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)),не более 640 В
Максимальный разрядный ток (10/350 мкс)20 кА
Время срабатывания, менее25 нсек
Диапазон рабочих температур-60 ÷ +80 °С
Масса брутто90 г
Габаритные размеры, (ДхВхШ)60 х 39 х 32,5 мм
Единица измерения1 шт
Габариты60x39x32 мм
Климатическое исполнениеКлиматическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69.
Соответствие стандартамСтепень защиты в соответствии с ГОСТ 14254 IP66.
Технические условияИзделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
1.Устройство защиты высокочастотных цепей УЗП-ВЧ F; 1 шт.
2.Винт М5х8; 1 шт.
3.Кольцевой кабельный наконечник; 1 шт.
4.Шайба стопорная 5; 1 шт.
5.Шайба контактная 5; 1 шт.
