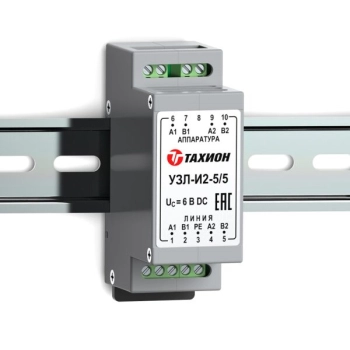

УЗЛ-И2-5/5 Устройство защиты интерфейсов

  • Производитель: Тахион
  • Код товара: 453-585
20174 Тахион
863 просмотра
3465.00 ₽
Рекомендованная цена
3 119 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

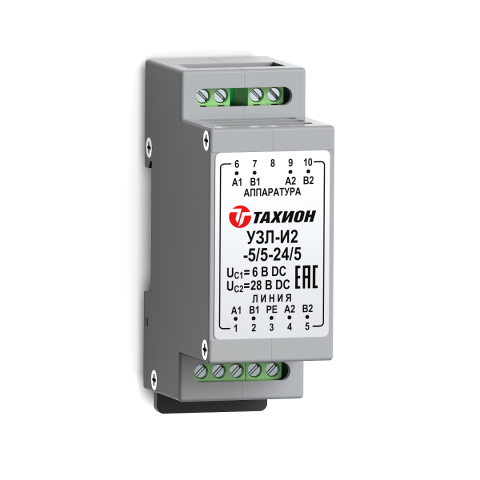

Устройство защиты интерфейсов с подачей питания УЗЛ-И2-5/5

Описание и функционал

-24/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2-3 зон молниезащиты (в соответствии с МЭК 61312-1).

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.

Технические характеристики

Название характеристикиЗначение
Номинальное рабочее напряжение UN5 B; 24 B
Макс. длительное рабочее напряжение UС6 B; 28 В
Номинальный рабочий ток IN5 А
С2 Номинальный ток разряда (8/20 мкс) In2 кА
Максимальный ток разряда (8/20 мкс) IMAX10 кА
С2 Уровень напряжения защиты UP при In15 B; 45 В
Максимальная имп. мощность рассеивания TVS-диодами Pppm1500 Вт
Время срабатывания tA, не более10нс/100нс
Вносимая в цепь индуктивность, не более10 мкГн
Скорость передачи данных, не более1 Мбит / сек
Сечение подключаемых проводов, не более2,5 мм2
Диапазон рабочих температур55°С … +85°С
Габаритные размеры89 х 58 х 35 мм
Масса брутто90 г
Категория испытаний по МЭК 61643-21А2, В2, С1, С2, С3, D1
Единица измерения1 шт
ПитаниеУстройство обеспечивает защиту интерфейса и передачу питания 5 В DC по каналу А1 В1 и 24 В DC по каналу А2 В2 по сигнальным парам с величиной тока до 5 А.
Соответствие стандартамУЗЛ-И2-5/5-24/5 по техническим и эксплуатационным характеристикам удовлетворяют требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Соответствие стандартам — особенностиСтепень защиты IP20 в соответствии с ГОСТ 14254.
Оснащение монтажной коробкиКонструктивно выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
Технические условияВыпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
