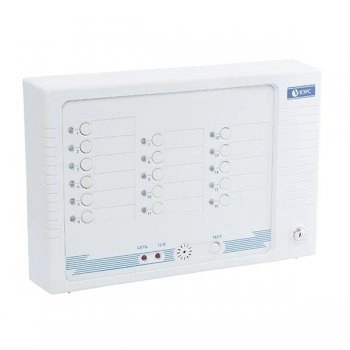

ВЭРС-ПК-16 прибор приемно-контрольный охранно-пожарный на 16 шлейфов

  • Производитель: ВЭРС
  • Код товара: 088-021
ВЭРС -ПК 16П
5705 просмотров

Аналоги (1):

Сравнить

‹ ›

Прибор приемно-контрольный охранно-пожарный. Шестнадцать шлейфов, включение до 60 ДИПов. Подключение всех типов оповещателей. Корпус пластиковый. Возможно применение совместно с блоком реле, под акб 7 А/ч

Прибор предназначен для контроля шлейфов сигнализации (ШС) с установленными в них охранными и пожарными извещателями, выдачи извещений:
– ПОЖАР / ТРЕВОГА с помощью реле ПЦН;
– НЕИСПРАВНОСТЬ с помощью электронного ключа (О.К.),
а также управления на объекте звуковым и световым
оповещателями.


Основные характеристики

  1. Все ШС разбиты на группы. Каждая группа может программироваться с охранными или пожарными функциями, что позволяет оборудовать охрану объекта не только от проникновения, но и от пожара. В приборах ВЭРС-ПК2-4-8 шлейфы сгруппированы в 2 группы, а в приборах ВЭРС-ПК16-24 в 3 группы.
  2. Каждая группа ШС имеет свой релейный выход на ПЦН, что важно при организации на объекте нескольких рубежей охраны.
  3. Передача раздельных извещений каждым групповым реле ПЦН:
    – для пожарных ШС НОРМА / ПОЖАР;
    – для охранных ШС НОРМА / ТРЕВОГА.
  4. Первый ШС (если он охранный) работает по тактике с программируемой задержкой, то есть объект берется под охрану через 60 секунд после включения этого ШС в режим охраны; при нарушении этого ШС звуковое оповещение включается с задержкой 15 секунд.
  5. Каждый шлейф управляется раздельно.
  6. Питание шлейфов постоянным напряжением 12 В, ток через ШС в дежурном режиме составляет 3 мА. Оконечный элемент резистор 7,5 кОм. Каждый шлейф обеспечивает питание токопотребляющих извещателей с током до 3 мА, что позволяет подключать к нему до 60 извещателей типа ИП212-41м.
  7. Селекция входных сигналов (в ШС) по длительности, помехоустойчивый алгоритм обработки сигнала.
  8. Повышенная достоверность обнаружения пожара (перезапрос состояния пожарных извещателей при поступлении извещения ПОЖАР), что позволяет формировать команду на управление оповещением 1, 2, 3 типа по НПБ 104 от одного пожарного оповещателя (п.13.1 НПБ 88-2001).
  9. Контроль по одному двухпроводному шлейфу двух независимых зон контроля, т.е. при срабатывании одного пожарного извещателя прибора выдает извещение ВНИМАНИЕ, а при срабатывании второго извещателя ТРЕВОГА.
  10. Выносная звуковая и световая сигнализация электронные ключи:
    – НЕИСПРАВНОСТЬ;
    – СВЕТОВОЙ ОПОВЕЩАТЕЛЬ;
    – ЗВУКОВОЙ ОПОВЕЩАТЕЛЬ
  11. Выходы:
    – релейные (ПЦН) по количеству групп ШС;
    – 12В для питания извещателей.
  12. Встроенный резервный источник питания. В исполнении на 1 контролируемый ШС внутрь прибора устанавливается аккумулятор емкостью 1,2 А*ч; в исполнениях на 2-4-8 контролируемых ШС 4,5 А*ч; в исполнениях на 16-24 ШС 7 А*ч. В дежурном режиме обеспечивается работа ППК от резервного источника в течение не менее 24 часов, а в режиме тревоги не менее 5 часов.
    Автоматический переход на питание от встроенного аккумулятора при пропадании напряжения сети 220В, а при наличии напряжения сети обеспечение его заряда. Переход осуществляется с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи. При разряде аккумулятора до напряжения 10В нагрузка от аккумулятора отключается (АККУМУЛЯТОРЫ ПОСТАВЛЯЮТСЯ ПРИ ЗАКАЗЕ).
  13. Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.
  14. Диагностирование работоспособности прибора («ТЕСТ») кроме исполнений «ВЭРС-ПК1», «ВЭРС-ПК2».
  15. Защита органов управления от несанкционированного доступа посторонних лиц («БЛОКИРОВКА»).
ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество ШС, подключаемых к прибору, шт.:

          • - ВЭРС-ПК2

2

          • - ВЭРС-ПК4

4

          • - ВЭРС-ПК8

8

          • - ВЭРС-ПК16

16

          • - ВЭРС-ПК24

24

Питание прибора:

          • от сети переменного тока частотой (50±1) Гц, В
          • от аккумулятора, В

220+10%15%
12 ± 15 %

Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ТРЕВОГА/ПОЖАР» от сети переменного тока, ВА, не более:
«ВЭРС-ПК2», «ВЭРС-ПК4»

8

«ВЭРС-ПК8», «ВЭРС-ПК16», «ВЭРС-ПК24»

21

Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора, А, не более:
«ВЭРС-ПК2», «ВЭРС-ПК4», «ВЭРС-ПК8»
«ВЭРС-ПК16», «ВЭРС-ПК24»

0,17
0,3

Напряжение, выдаваемое прибором на внешнюю нагрузку, В

12 ± 2

Суммарный ток внешней нагрузки прибора по цепи 12 В, А, не более

«ВЭРС-ПК2», «ВЭРС-ПК4»

0,25

«ВЭРС-ПК8», «ВЭРС-ПК16», «ВЭРС-ПК24»

0,5

Максимальный ток нагрузки выходов (электронных ключей) всех исполнений приборов для подключения выносных оповещателей (рабочее напряжение 12В), А, не более:

- звуковых оповещателей (обязательно наличие встроенного аккумулятора!), А, не более:

1,0

- ключ НЕИСПРАВНОСТЬ + ключ светового оповещателя

0,4

в т.ч. ключ НЕИСПРАВНОСТЬ, не более

0,25

Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:
- в дежурном режиме без внешней нагрузки
- при полной нагрузке

24
5

Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока без выдачи ложных извещений. При этом питание от сети индицируется светодиодом «СЕТЬ», а наличие заряженного резервного аккумулятора – светодиодом «12В».

Напряжение на аккумуляторе, при котором включается индикация разряда (мигание светодиода «12В» и гашение светодиодов ШС), В

10 ± 0,5

Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
- при разомкнутом состоянии ШС

19 ± 1,5
24 ± 3

Сопротивление утечки между проводами ШС, кОм, не менее

- для охранного ШС

20

- для пожарного ШС

50

Сопротивление выносного резистора, кОм

7,5 ± 5%

Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более

220

Время реакции на нарушение шлейфа, мс

300

В исполнении «охранный»:
Прибор обеспечивает работу первого ШС по тактике «закрытая дверь» с задержкой взятия под охрану первого ШС на время 60 с. В течение этого времени допускается многократное изменение состояния первого ШС (норма / нарушение).

Прибор при нарушении первого ШС обеспечивает задержку включения выносного звукового оповещателя на время 15с.

Длительность звучания внутреннего звукового сигнализатора и выносного звукового оповещателя в режимах «Внимание», «Тревога/Пожар» и «Неисправность», мин

5

Шлейфы сигнализации прибора находятся под рабочим напряжением и автоматически обесточиваются при включении канала, ШС которого на момент включения не соответствует состоянию дежурного режима, на время 3 с. При этом токопотребляющие извещатели, включенные в цепь ШС, переходят из сработавшего состояния в дежурный режим

При полном пропадании питания прибор запоминает информацию по всем каналам и при восстановлении питания обеспечивает возобновление подачи извещений.

Прибор сохраняет работоспособность и удовлетворяет требованиям п.п. 3.5 – 3.19 после воздействия на клеммы подключения каждого ШС:

  • напряжения синусоидальной формы до 50 В, частотой (50 ± 1) Гц и длительностью до 20 с
  • одиночного импульса амплитудой до 300 В и длительностью до 10 мс.

Прибор помехоустойчив к воздействию на ШС наводок напряжения синусоидальной формы частотой 50Гц и амплитудой до 5В.

Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН

см. п.2.3

Условия эксплуатации:

  • диапазон рабочих температур, °С
  • относительная влажность при температуре окружающего воздуха 25 °С, %.

5 … 50

до 98

Габаритные размеры прибора, мм, не более:
«ВЭРС-ПК2», «ВЭРС-ПК4», «ВЭРС-ПК8»
«ВЭРС-ПК16», «ВЭРС-ПК24»

290х135х90
240х320х95

Масса прибора без аккумулятора, кг, не более

4

Документация:
  1. Паспорт (Инструкция)
