Комплект видеонаблюдения на 4 уличные IP камеры 4Мр коммутатор 80W
- Код товара: 477-812

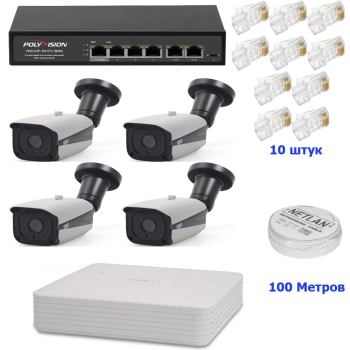

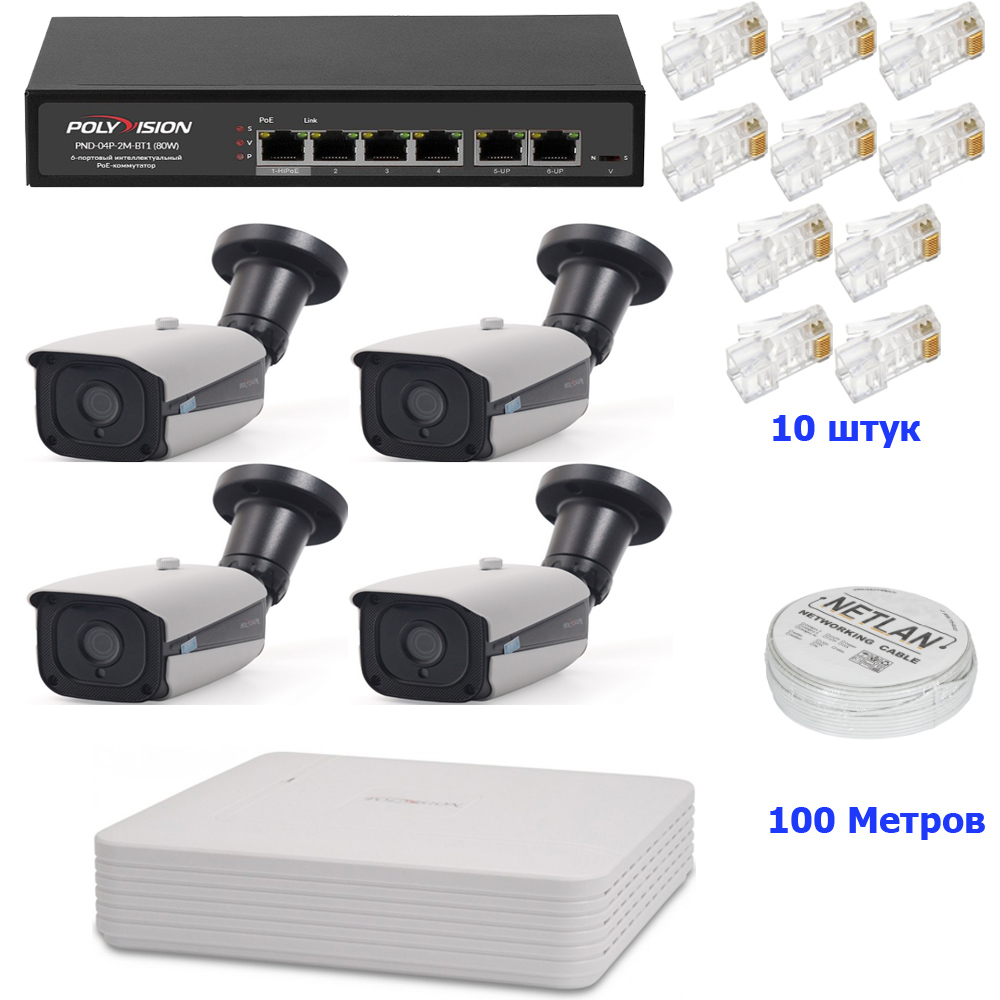

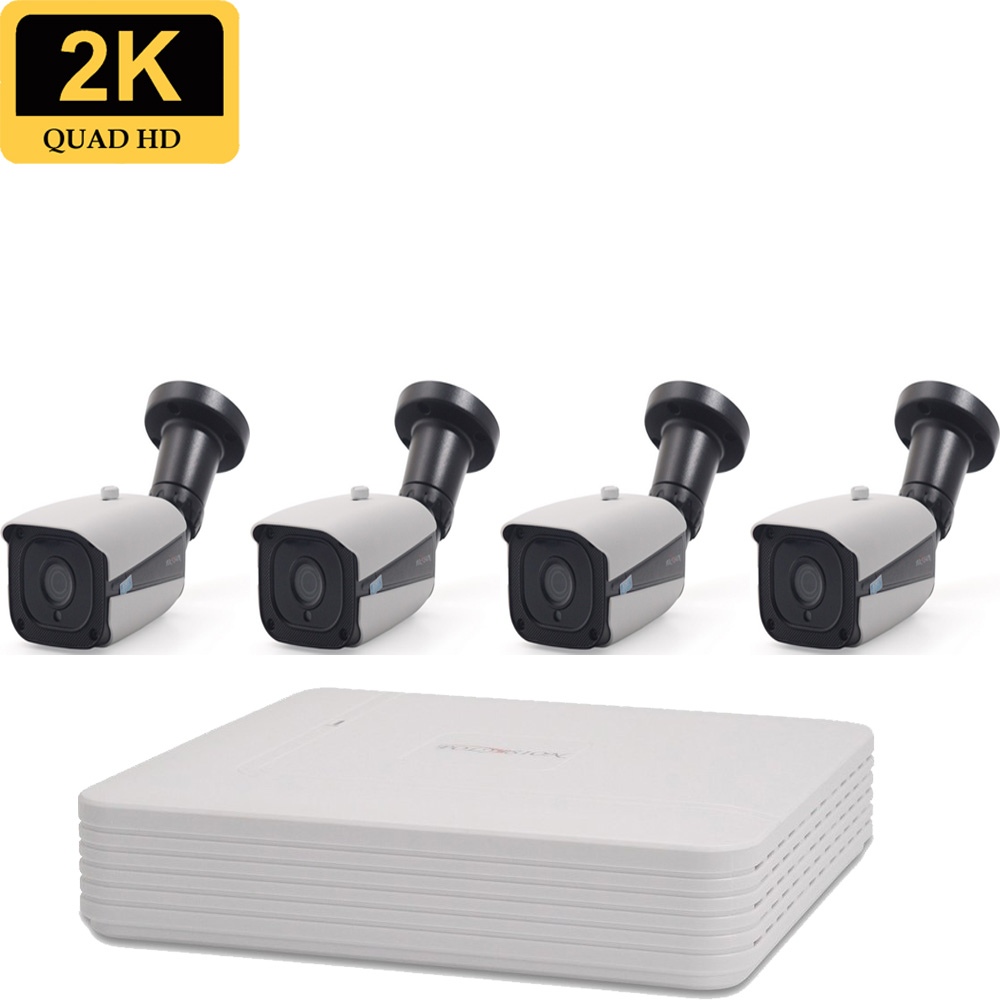

Комплект ip-видеонаблюдения для улицы 2К качества (4 Mpix). В комплект входит 4 уличные ip-камеры с питанием по POE, видеорегистратор, коммутатор с 4 сетевыми портами POE и возможностью просмотра по сети Интернет, UTP кабель – 100 метров, Разъем RJ-45 – 10 шт
Состав комплекта:
| PVDR-85-04E1 | Мультигибридный видеорегистратор 4-канальный H.264:AHD/TVI/CVI: AHD:4*5M-N@20к/с (6в1) - режим по умолчанию; 4*4M-N@28к/с (6в1); 4*1080P@25к/с; 4x5MN(AHD)+2x1080P(IP); IP: 16x1080P; 8x5Мп; Воспр.одновр. - до 2 каналов; Видеовыходы - HDMI, VGA (макс.1920x1080); Аудио G.711А - 1/1 RCA; HDD - 1 SATA (1ТБ); Сеть - 100 Мб (RJ45); Coax; DC 12В (2А) | 1 шт |
| PVC-IP4F-WNF2.8MPF | Уличная 4Mп IP-камера, 1/3Low illumination CMOS, H.264, H.264 Smart, H.265, H.265 Smart, Осн.п.: 4M 20к/с, 3M 25к/с, суб.п.: D1-CIFp 25к/с, фикс 2.8мм, гибридная подсветка до 30м, встроенный микрофон (G.711A), слот для карт памяти MicroSD (до 128Гб), ONVIF, RTSP, металл (IP67), -40..+50°C, DC 12В (500мА),POE (Класс 0) | 4 шт |
| PND-04P-2M-BT1 (80W) | 6-портовый интеллектуальный PoE-коммутатор, 4 PoE порта (PoE IEEE 802.3af/at), до30 Вт на порт, бюджет PoE 80Вт, дальность передачи питания до 250м, 4 режима работы (AI VLAN, AI Extend, AI Power, AI QoS) | 1 шт |
| EC-UU004-5E-PVC-GY-1 | Кабель U/UTP 4 пары, Кат.5e, медный, внутренний, PVC, 100м, серый (EC-UU004-5E-PVC-GY-1) | 100 метр |
| 05-1021 | Джек RJ-45 8P8C CAT 5e REXANT 05-1021. Разъемы серии RJ соответствуют международным стандартам IEEE и обеспечивают функцию (PoE) PoE - технология передачи электрической энергии вместе с данными. Согласно стандартам IEEE 802.3af-2003 и IEEE 802.3at-2009 все разъемы серии RJ рассчитаны на номинальное напряжение 48 В постоянного тока ( макс = 57 В ) с максимальным током до 600 мА | 10 шт |

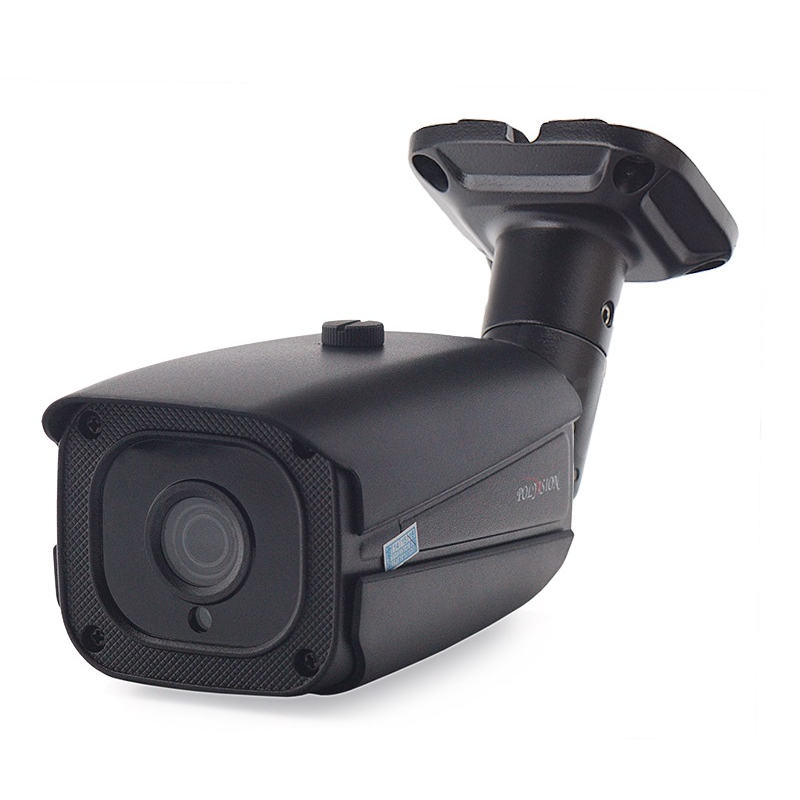

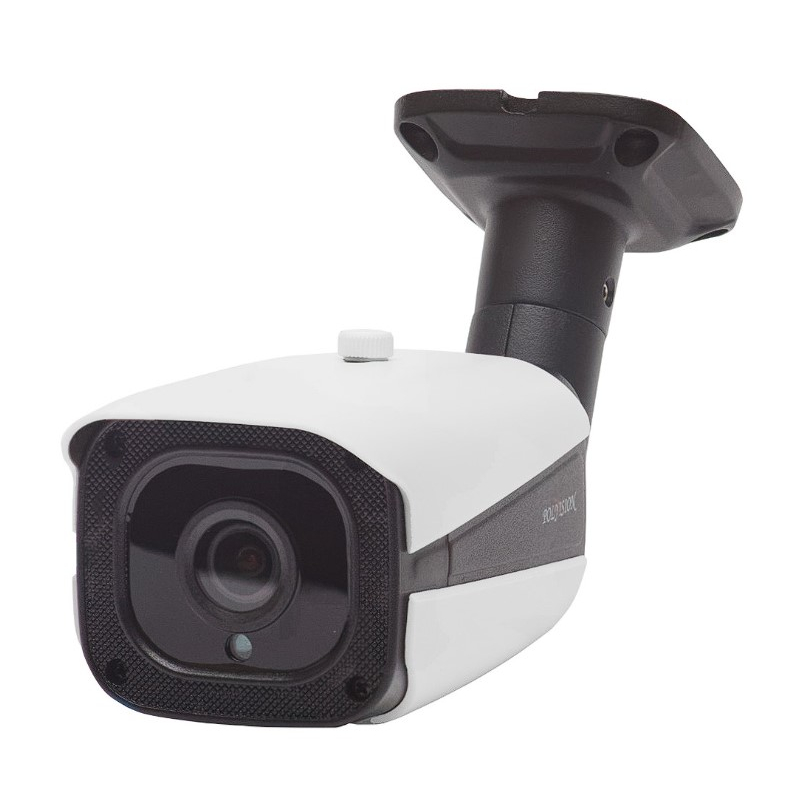

В комплекте четыре уличные 4Мп IP камеры PVC-IP4F-WNF2.8MPF с гибридной подсветкой они защищены от попадания влаги по стандарту IP-66 и могут работать при температуре -40...+60°С, ливень и снег им не страшны. Металлический корпус из сплава алюминия стоек к воздействию внешней среды и не будет подвергаться коррозии. Камеры могут снимать видео с разрешением 4Мп (2560*1440) делая при этом 25 кадров в секунду. Для работы в ночное время, без дополнительного освещения, предусмотрена встроенная автоматическая ИК подсветка с дальностью работы до до 30 метров, камера так же оснащена, камера так же оснащена светодиодами белого света, что позволяет снимать видео ночью в цвете на расстоянии до 20 метров. Матрица размером 1/3 дюйма и фиксированный объектив с фокусным расстоянием в 2.8 мм сформируют зону узнаваемости на удалении до 15 метров от камеры, а общая картина будет различима до 30 метров. Встроенная поддержка питания по РОЕ даст возможность обеспечить камеры питанием по кабелю UTP/FTP, патч-корду, без необходимости прокладывать дополнительные кабеля, данные и питание будет передаваться по одному кабелю. Максимальное расстояние для подключения IP камеры, зависит, в первую очередь, от качества кабеля, но есть и общие ограничения в 100-120 метров для качественного кабеля UTP/FTP 5-той категории, дальнейшее увеличение расстояния потребует усилительных устройств.
К IP камере можно настроить удаленный Р2Р доступ, со смартфона или ПК, минуя видеорегистратор, и одним тапом по иконке приложения подключится к IP камере, для просмотра онлайн видео.
Технические характеристики IP видеокамер:
| Версия | WNF2.8MPF | |
| Корпус | Исполнение | Уличное |
| Материал корпуса | Металлический корпус | |
| Цвет корпуса | Белый с черными элементами | |
| Температура хранения | -20…+60°С | |
| Температура эксплуатации | -40…+55°С (без конденсата) | |
| Класс защиты | IP67 | |
| Матрица | Тип | 1/3" Black light CMOS sensor |
| Система сканирования | Прогрессивная развёртка | |
| Мин. чувствительность | Цвет: 0.0001 лк (F1.2, АРУ вкл.) | |
| Ч/Б: 0.0001 лк (F1.2, АРУ вкл., ИК выкл.) | ||
| ИК ВКЛ.: 0 лк | ||
| Объектив | Тип | Фиксированный |
| Фокусное расстояние | 2.8мм | |
| Подсветка | Количество диодов | 4 шт (Dual Light) |
| Дальность | до 30 | |
| Длина волны | ИК + видимый спектр | |
| Цифровые | DSP-процессор | dual-core 32bit DSP |
| функции | Баланс белого | Авто (AWB) |
| Компенсация засветки | Настраивается (BLC) | |
| Параметры изображения | Яркость, Насыщенность, Чёткость, Контраст | |
| Функция день/ночь | Выбор режима (механический ИК-фильтр) | |
| Шумоподавление | Настраивается (DNR) | |
| Динамический диапазон | Настраивается (WDR) | |
| Дополнительно | Зеркалирование, Детектор движения, Маскирование, Антимерцание | |
| Видео | Алгоритмы сжатия | H.264, H.264+, H.265, H.265+ |
| Основной поток | 4M 2880*1616@20к/с,2560*1440@20к/с, | |
| 3M 2304*1296@25к/с, 2M 1920*1080@25к/с | ||
| Субпоток | D1 – CIF @ 25 к/с | |
| Битрейт | Постоянный/Переменный (512 Кбит/с – 8 Мбит/с) | |
| Хранение | Слот для карт памяти | MicroSD до 128Гб |
| Аудио | Алгоритм сжатия | G.711А |
| Количество входов/выходов | Встроенный микрофон | |
| Сеть | Интерфейс | RJ-45, Ethernet 10/100 МБ |
| Протоколы | ONVIF, Cloud (XMeye), TCP/IP, ICMP, HTTP, DHCP, DNS, DDNS, RTSP, NTP | |
| Удалённый доступ | Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако | |
| Эксплуатация | Питание | DC 12В±10%, PoE IEE 802.3af class 0 |
| Энергопотребление | 500 мА (12В) | |
| Габаритные размеры | 68.4*68.4 *174.3 | |
В состав комплекта входит восьми канальный IP видеорегистратор PVDR-85-04E1 способный вести запись с IP камер в разрешении 8 IP камер 5Мп и до 16 камер FullHD 1920*1080, запись может вестись по расписанию, круглосуточно или по определению движения в кадре. Поддерживает установку одного HDD емкостью до 8Тб. Оснащён 2-мя USB разъемами для подключения мышки и накопителей, для вывода изображения предназначены HDMI и VGA выходы.
Управление и настройку видеорегистратора можно осуществить, используя мышь, по локальной сети или при помощи удаленного, бесплатного, Р2Р подключения.
Для создания P2P подключения достаточно пройти один раз регистрацию по серийному номеру видеорегистратора, после, используя бесплатные приложения для смартфона или идущее в комплекте ПО для ПК, можно подключаться к видеорегистратору из любого удобного места оснащенным выходом в интернет. Видеорегистратор так же оснащен Веб-доступом – доступ к меню видеорегистратора из веб браузера, может использоваться при прямом подключении по статическому IP и при использовании P2P подключения.
IP видеорегистратор базово настроен и готов к работе после подключения кабелей, при первом включении, нужно добавить обнаруженные IP камеры в список для ведения записи, выставить желаемые значения качества изображения и задать тип записи (по движению, по расписанию или постоянно). Первичная настройка подробно и пошагово, с картинками, описана в инструкции.
Технические характеристики:
|
МОДЕЛЬ |
PVDR-85-04E1 |
|
|
Система |
Тип ОС |
Embedded Linux |
|
Функционал |
Пентаплекс |
|
|
DSP-процессор |
NT98321 |
|
|
Входы/ выходы |
Видеовходы |
4 BNC |
|
Видеовыходы |
1 HDMI (макс. 1080p), 1 VGA (макс. 1920x1080) |
|
|
Аудио входы/выходы |
1/1 RCA |
|
|
Тревожные входы/выходы |
- |
|
|
Послед. интерфейсы |
- |
|
|
USB-порты |
2xUSB2.0 |
|
|
Сетевой интерфейс |
RJ-45, Ethernet 10/100 Мб |
|
|
Запись |
Компрессия видео/аудио |
H.264/H.265/G.711A |
|
Поддерживаемые камеры |
4*5M-N@20к/с (6в1) - режим по умолчанию; |
|
|
гибрид：4*5MN (AHD)+2*1080P (IP) |
||
|
IP: 16x 1080P/8x 5M 25к/с |
||
|
Одновр.воспр. |
До 2 |
|
|
Скорость зап. |
AHD до 8к/с; IP до 25 к/с |
|
|
Режимы записи |
Постоянно/По расписанию/По движению |
|
|
Архив |
Жёсткие диски |
1 SATA (поддержка до 14ТБ, при использовании сторонних дисков объемом более 4ТБ рекомендуется использовать блок питания 12В 3А) |
|
Архивация |
USB, по сети |
|
|
Сеть |
Протоколы |
ONVIF, Cloud (P2P) XMEYE, TCP/IP, HTTP, DHCP, PPPoE, FTP, DDNS, NTP, RTSP, SMTP, ARSP, DAS, PMS |
|
Удалённый доступ |
Web-интерфейс; ПО для Windows, MacOS, Android, iOS |
|
|
Прочее |
Управление |
USB-мышь, Кнопки на передней панели, По сети |
|
Эксплуатация |
Питание |
DC 12В (2А) |
|
Температура эксплуатации |
-10...+55 °С |
|
|
Материал корпуса |
Пластик |
|
|
Габаритные размеры |
255x215x44 мм |
|

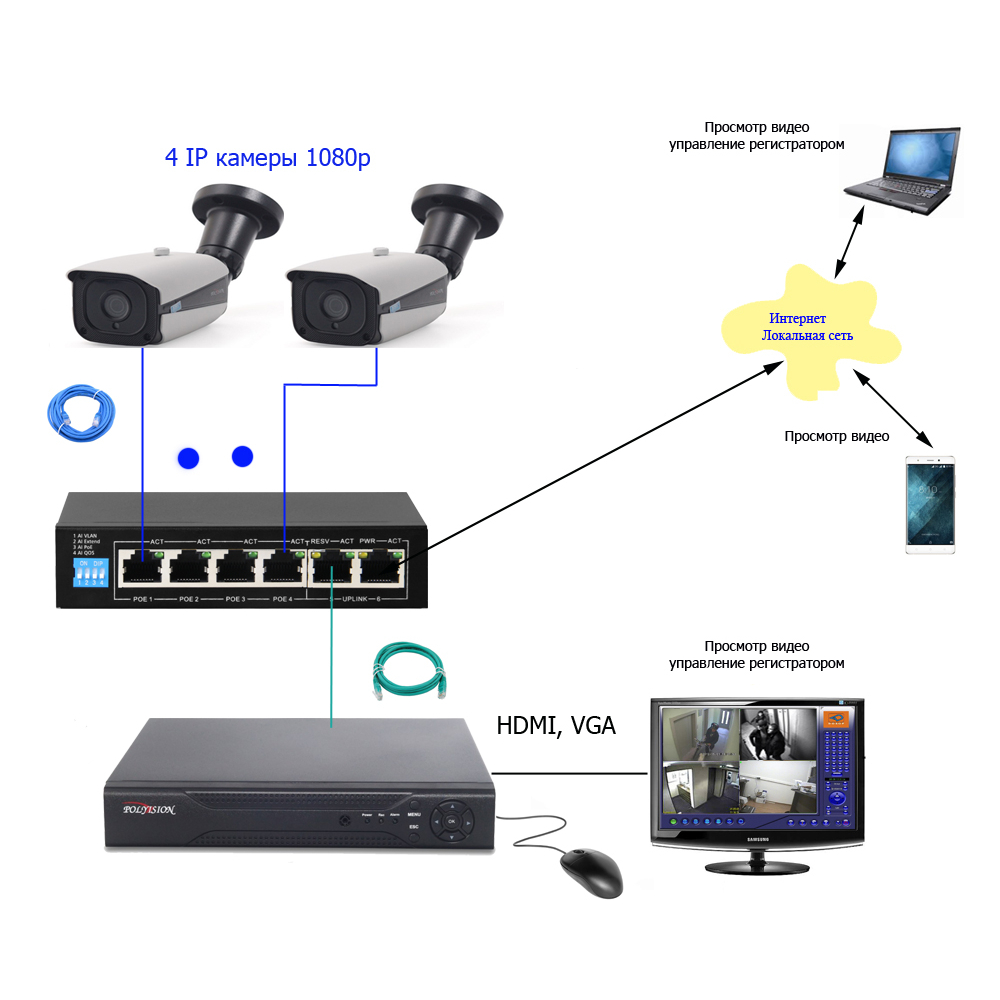

Используя это устройство не нужно задумываться над стандартами и типами питания камер, достаточно соединить IP камеру и коммутатор патч-кордом или самостоятельно обжатым проводом UTP по стандарту 568A или 568B.
Неуправляемый PoE коммутатор Fast Ethernet на 6 портов - PND-04P-2M-BT1 (80W)
Основные особенности:
- 4*10/100M PoE RJ45 адаптивных портов, каждый из которых может реализовать переадресацию на линейной скорости.
- 2*10/100M(1000M) RJ45 портов UPlink для высокоскоростной передачи.
- Каждый порт поддерживает автоматическое переключение MDI/mdix и самосогласование дуплекса/скорости.
- Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.
- HiPoe: первый порт выдает 60 Вт для решения проблемы с электропитанием мощных потребителей. К нему можно подключить поворотные видеокамеры, беспроводную точку доступа или интеллектуальный дверной замок, а также другие мощные устройства с поддержкой формата PoE.
- PoeDog: при подаче питания по технологии PoE коммутатор определяет состояние электрооборудования PoE в режиме реального времени; при возникновении проблем на стороне потребителя, коммутатор определяет проблемный порт и восстанавливает питание PoE.
- Функция питания PoE
- В соответствии со стандартом питания PoE IEEE 802.3af/at, максимальная выходная мощность PoE для одного порта составляет 30 Вт (первый порт может иметь максимальную мощность 60 Вт).
- Автоматическая идентификация оборудования PoE для подачи питания без повреждения оборудования без PoE.
Технические характеристики:
|
Модель |
PND-04P-2M-BT1 (80W) |
|
Описание |
6-портовый коммутатор с функцией PoE |
|
Порты |
4*10/100Base-TX PoE port (Data/Power) 2*10/100Base-TX uplink RJ45 port(Data) |
|
PoE Порты |
1-4 порты с поддержкой РоЕ(первый порт с поддержкой HiPoE_60W) |
|
Функции |
N:(Standard normal) V:(Port isolation) S:(Ultral-far mode) (конкретные порты зависят от модели) |
|
Ai version:PoE auto execution* detection and resets fault device, when PoE is on. |
|
|
Сетевые протоколы |
IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x IEEE 802.3af/at/PoE+ + |
|
Стандарт PoE |
IEEE802.3af/at/PoE++/HiPoE |
|
Спецификация портов |
10/100BaseT (X) Auto |
|
Режим передачи |
Store and Forward(full wirespeed) |
|
Полоса пропускания |
1.6Gbps |
|
Packet Forwarding |
1.15Mpps |
|
Таблица Mac-адресов |
1K |
|
Буфер |
768K |
|
Дальность передачи |
10BASE-T : Cat3,4,5 UTP(<250 meter) 100BASE-TX : Cat5 or later UTP(150 meter) |
|
Пины для питания |
Default 1/2(+), 3/6(-) ; Optional order 4/5(+), 7/8(-) |
|
Мощность на порт |
15.4W/30W (первый порт MAX 60W) |
|
Суммарная мощность |
MAX 80W (AC100-240V) |
|
Потребление питания |
Потребление в режиме ожидания :<3W Потребление при максимальной нагрузке :< 65W |
|
LED-индикация |
P:Power LED (Over-power LED) Uplink: (Link LED=10/100M Link) Port: (Orange=PoE LED+Green=Link LED) V:(Port Isolation LED) S:(Ultral-far Mode LED) |
|
Питание |
Встроенный БП AC100~240V 50-60Hz 1A |
|
Температура эксплуатации |
-10~+55°C ; 5%~90% RH |
|
Температура хранения |
-40~+75°C ; 5%~95% RH |
|
Габаритные размеры/ упаковка |
190mm*130mm*35mm 305mm*205mm*55mm |
|
N.W/G.W (kg) |
0.6kg/0.9kg |
|
Установка |
Desktop (optional wall hanger parts) |
|
Класс защиты |
3KV 8/20us ; IP30 |
Внимание:
- HDD в комплект поставки не входит и приобретается отдельно
- Длина кабеля может быть скоректирована при заказе, если не нужн можно вообще убрать, равно как и комплектующие
- Места подключения уличных камер нужно влагоизолировать, мы рекомендуем использовать распаячные коробки! Да, хвосты у камер идут с влагозащитными разъемами RG-45, но они не предназначены для обжатого кабеля (сначала продеть кабель потом обжимать) и в любом случае останется разъем питания DC 12В который тоже нужно будет влагоизолировать, поэтому, для тех камер которые будут стоять на улице мы рекомендуем распаячные коробки это дешёвое и эстетичное средство защиты соединений.
- Производитель: Актив-СБ
- Разрешение (Мп): 4
- Дополнительно в комплекте: Коммутатор с 4 портами POE
- Кол-во внешних камер: 4
- Кол-во внутренних камер: 0
- Кол-во каналов для записи на HDD: 8
- Тип камер в наборе: IP камеры
