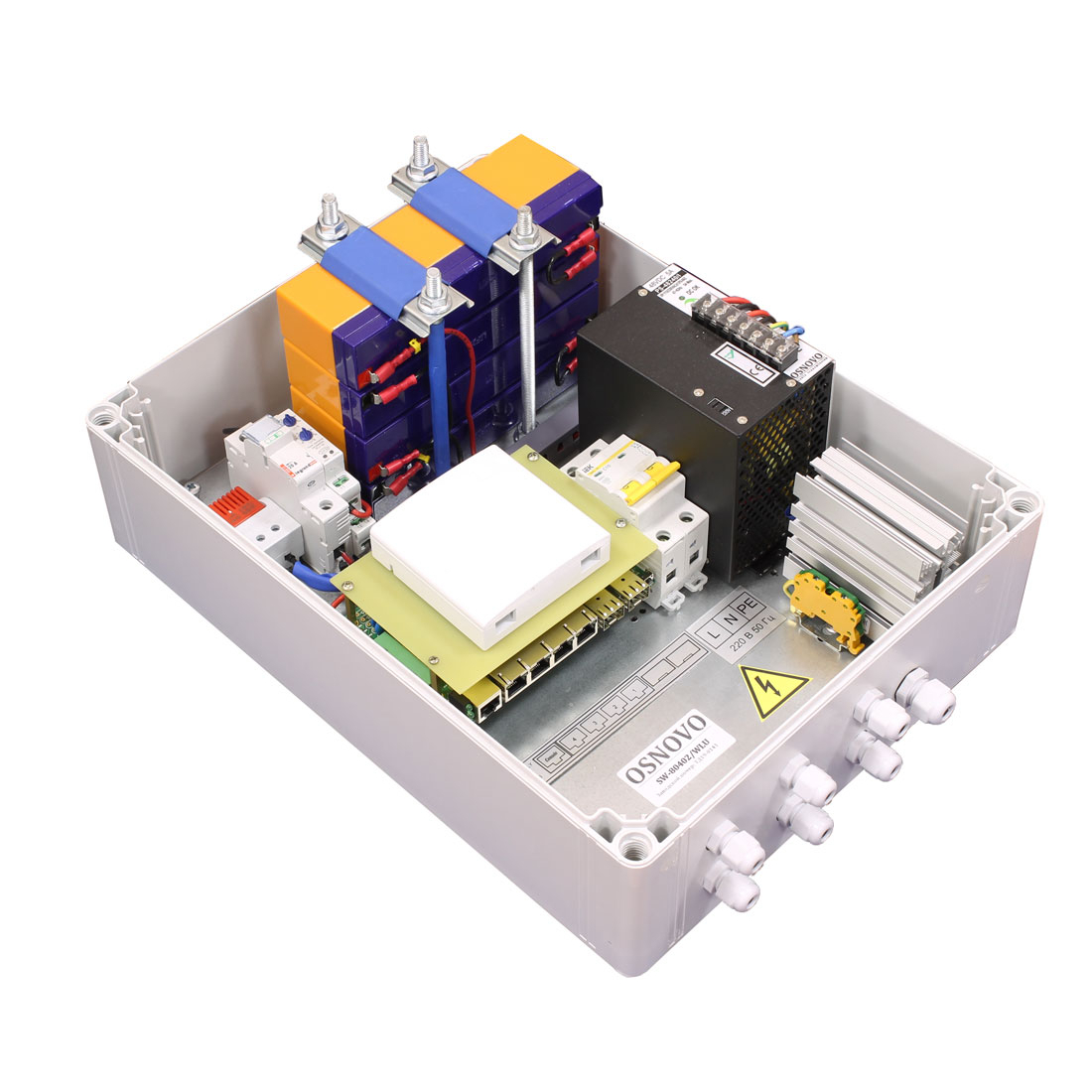

SW-80402-WLU(port 90W) Уличный управляемый (L2+) PoE коммутатор

Уличный управляемый (L2+) PoE коммутатор на 6 портов с термостабилизацией и резервным питанием (АКБ-7Ач). Порты: 4 x GE (10/100/1000Base-T) с PoE (до 90W)+2 x GE SFP (1000Base-X). Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение и режим антизависания PoE устройств, управление питанием. Суммарный бюджет PoE до 240W. Встроенная грозозащита 6кВ.Уровень управления L2+. В комплекте оптическая розетка, КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Корпус из поликарбоната. Класс защиты IP66. Питание AC195-265V. Размеры (ШхВхГ): 350x460x203мм. Рабочая температура: -60…+50°С.

Описание и функционал

Уличный управляемый (L2+) PoE коммутатор на 6 портов SW 80402/WLU c термостабилизацией и резервным питанием предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном температур.

Уличный коммутатор оснащен 6 портами Gigabit Ethernet (10/100/1000Base-T) с PoE (соответствуют стандартам IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства), а также 2-мя Gigabit Ethernet SFP-слотами (1000Base-FX).

К каждому из 4 основных портов уличного коммутатора можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность до 120 Вт).

В уличном коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства (PD Alive). Данная функция активируется через WEB интерфейс и позволяет диагностировать в автоматическом режиме «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Уличный коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

Кроме того уличный коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Ввод кабелей внутрь уличного коммутатора осуществляется через гермовводы исключая попадание влаги в бокс (класс защиты – IP66). Корпус уличного коммутатора изготовлен из поликарбоната с высокой устойчивостью солнечным лучам.

Система термостабилизации поддерживает нормальную температуру внутри корпуса, а система резервного питания позволяет уличному коммутатору функционировать даже при отключении основного питания.

Уличный коммутатор SW-80402/WLU оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

Уличный коммутатор SW-80402/WLU рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений.

Комплектация

• Уличный коммутатор SW-80402/WLU – 1шт;
• Набор гермовводов – 1шт;
• Плавкая вставка предохранитель – 2шт*;
• Пигтейл одномодовый SM SC/UPC – 2шт;
• Кросс оптический – 1шт;
• Гильза для защиты сварного стыка (КДЗС) – 2 шт;
• Комплект АКБ (12В 7Ач, 4шт) – 1к-т;
• Краткое руководство по эксплуатации – 1шт;
• Паспорт – 1шт.
• Упаковка – 1шт

*Вместо держателя с плавкой вставкой в коммутаторе может быть установлен автомат 1P на 220V, 10A находящийся в положение «вкл»

Особенности оборудования

• Уличное исполнение – предназначен для организации сети в условиях эксплуатации вне помещений (класс защиты IP66);
• Система термостабилизации и резервного питания (2 Ач);
• Расширенный диапазон рабочих температур: -60… +50 °С;
• Грозозащита медных портов;
• Управление через WEB интерфейс;
• Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Поддержка кольцевой топологии подключения;
• PD Alive – функция для автоматической диагностики и перезагрузки зависших PoE устройств;
• Оптический кросс для удобства подключения оптоволоконного кабеля.

Cхема подключения уличного коммутатора SW-80402/WLU в топологии «кольцо»

Типовая схема подключения уличного коммутатора SW-80402/WLU

Технические характеристики
