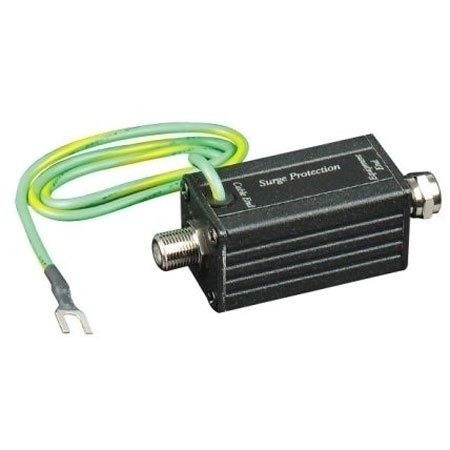

SP002 Устройство грозозащиты для CCTV, CATV

Устройство грозозащиты для CCTV, CATV. 1 вход (F-папа), 1 выход (F-мама)

Основные особенности SP002:

• Двухуровневая защита (АС/DC: 130В/12В
• Кол-во защищенных каналов:
• 1 канал ( SP001 /SP002/SP004)
• Разъемы подключения (вход/выход: - F-розетка / F-штекер (SP002)

Схема подключения:

Технические характеристики:

• Назначение: защита цепей передачи видеосигнала
• Кол-во каналов: 1
• Тип видеосигнала: композитный
• Время срабатывания, нс: < 1
• Номинальный ток разряда (А, 8/20 мкс: 2.2
• Максимальный ток разряда (А, 8/20 мкс: 400
• Полоса пропускания, МГц: 0…1000
• Максимальное напряжение импульса, кВ: 4
• 1/2 уровни защиты: AC 130 / DC 12V
• Срок службы: 300 срабатываний при токе 100 А/сек
• Вносимые потери, дБ: < 0,2
• Возвратные потери, дБ: 16
• Подключение: F-коннектор
• Рабочая температура: -40…+55° с
• Размеры (ШхГхВ), мм: 78х25х25
• Масса, г: 80
• Назначение: защита цепей передачи видеосигнала
• Кол-во каналов: 1
• Тип видеосигнала: композитный
• Время срабатывания, нс: < 1
• Номинальный ток разряда (А, 8/20 мкс: 2.2
• Максимальный ток разряда (А, 8/20 мкс: 400
• Полоса пропускания, МГц: 0…1000
• Максимальное напряжение импульса, кВ: 4
• 1/2 уровни защиты: AC 130 / DC 12V
• Срок службы: 300 срабатываний при токе 100 А/сек
• Вносимые потери, дБ: < 0,2
• Возвратные потери, дБ: 16
• Подключение: F-коннектор
• Рабочая температура: -40…+55° с
