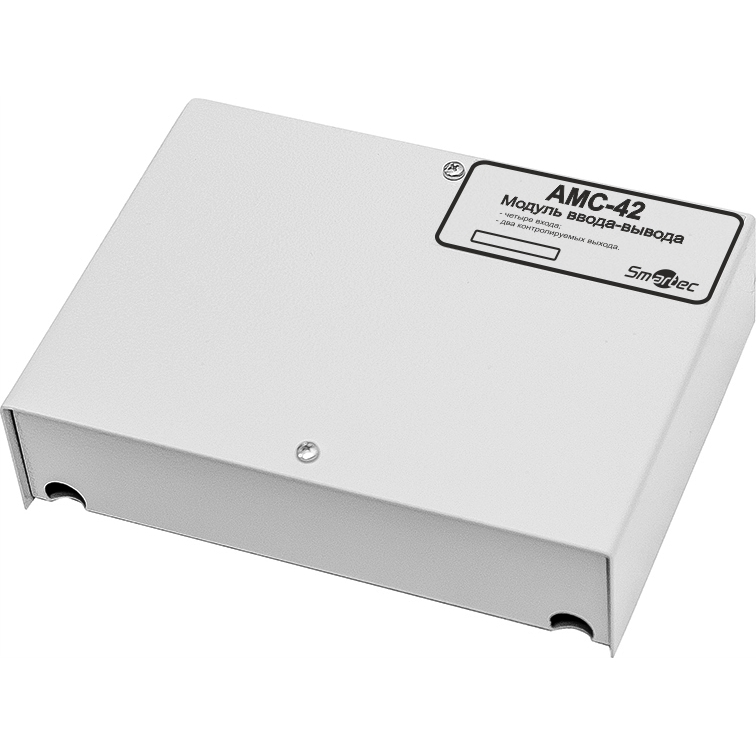

SF-AMC-42 (AMС-42-IP30) Адресный модуль управления и контроля

Производитель: Smartec
- В избранное
Код товара: 485-972

100 просмотров

Описание
Документация
Консультация

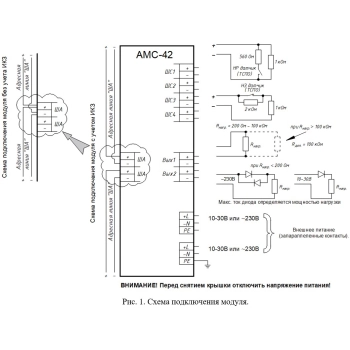

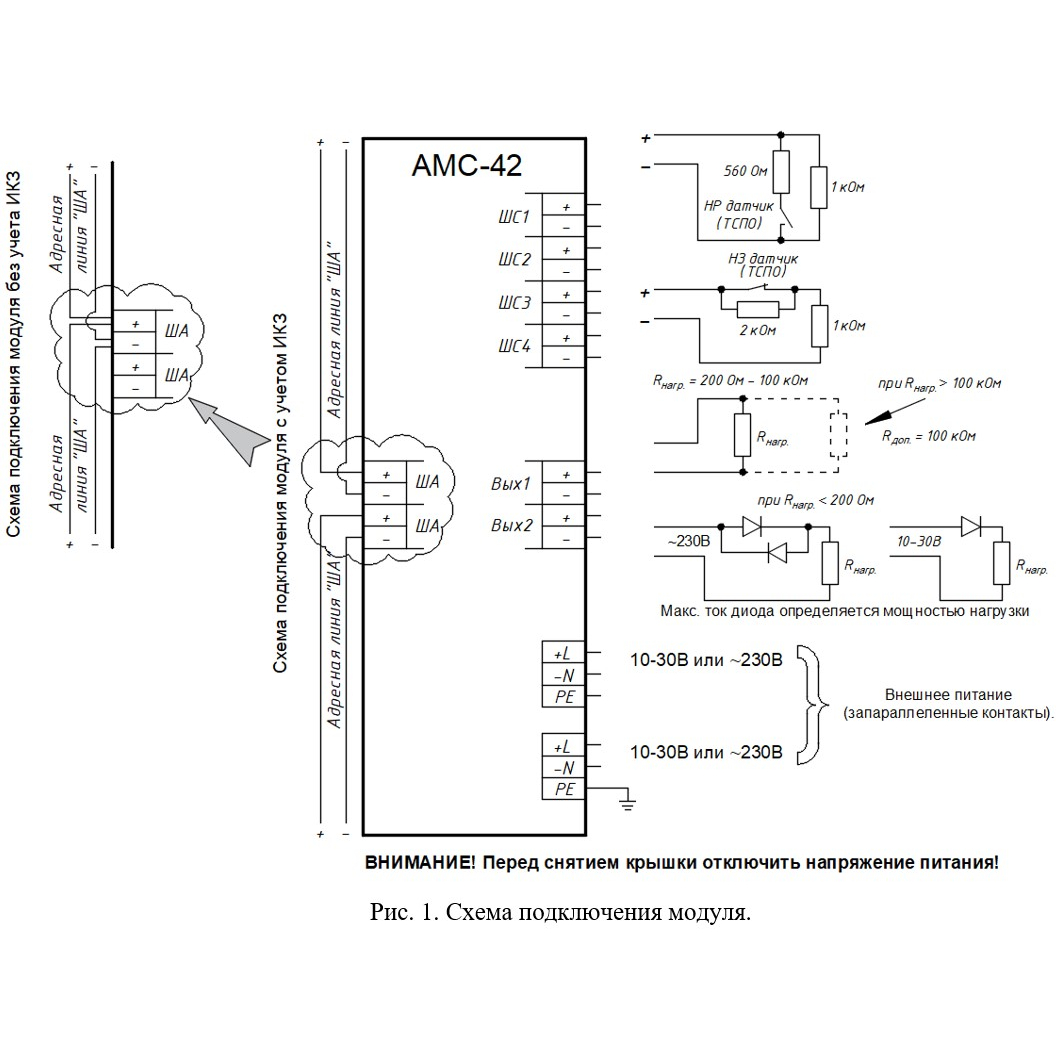

Адресный модуль управления и контроля, на 4 входа и 2 контролируемых выхода. Монтаж на стену. IP30 Адресный модуль управления и контроля подключается в адресную линию ППКиУ Vesta и применяется для контроля четырех безадресных шлейфов ШС, в которые подключаются любые устройства (не имеющие собственного токопотребления) с NC или NO выходами типа сухой контакт и двух выходов управления, к которым подключаются исполнительные устройства. Количество управляемых выходов-2 шт. (24 или 220В с нагрузкой до 5А каждый). Обеспечивает контроль выхода линии управления на обрыв, КЗ и пропадание питания. Питание от адресной линии ППКиУ Vesta или от внешнего источника питания.

Адресный модуль управления AMC-42 используется в адресной линии «ША» для управления исполнительными устройствами противопожарной защиты (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам.

Основные особенности:

Управление КДУ, ОЗК, противопожарными шторами и т.д. (2 выхода)
Коммутируемый выходной ток до 5 А
Подключение до 4 шлейфов с НР- или НЗ-извещателями (датчиками)
Максимальное число НР-извещателей в шлейфе – 3
Максимальное число НЗ-извещателей в шлейфе – 10
Работа с ППКиУ серии Vesta-01F
Контроль линий управления на обрыв, КЗ и пропадание питания
Контроль линий, подключенных к входу, на обрыв и КЗ
Электропитание от адресной линии «ША»
Два исполнения для различных условий среды
Встроенный изолятор КЗ

Технические характеристики:

Параметры	Значения
Вариант исполнения:	AMC-42-IP30	AMC-42-IP54
Количество подключаемых входных безадресных шлейфов (ШС), не более:	4
Количество управляемых выходов, не более:	2
Количество адресов, занимаемых в адресном пространстве прибора, не более:	6
Количество извещателей (датчиков), подключаемых к одному входу, не более:	С НО-контактами: 3; с НЗ-контактами: 10
Ток, потребляемый от адресной линии "ША": - без учета ИКЗ, не более - с учетом режима активации ИКЗ, не более	7 мА 9 мА
Импульсное напряжение на извещателе, не более:	21 В
Импульсный ток через извещатель, не более:	22 мА
Напряжение внешнего источника питания, не более:	250 В переменного тока; 100 В постоянного тока
Максимальный ток, коммутируемый выходными контактами:	Переменный, при напряжении 250 В: 5 А; постоянный, при напряжении 30 В: 5 А
Диапазон рабочих температур:	от -10 до +50 °С	от -40 до +60 °С
Максимальная рабочая влажность:	95% при 40 °С	97% при 40 °С
Степень защиты оболочки:	IP30	IP54

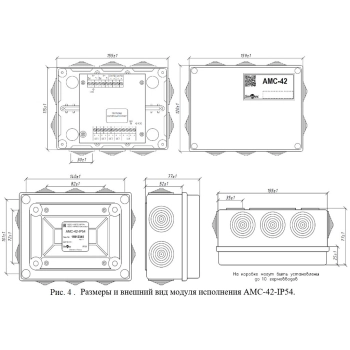

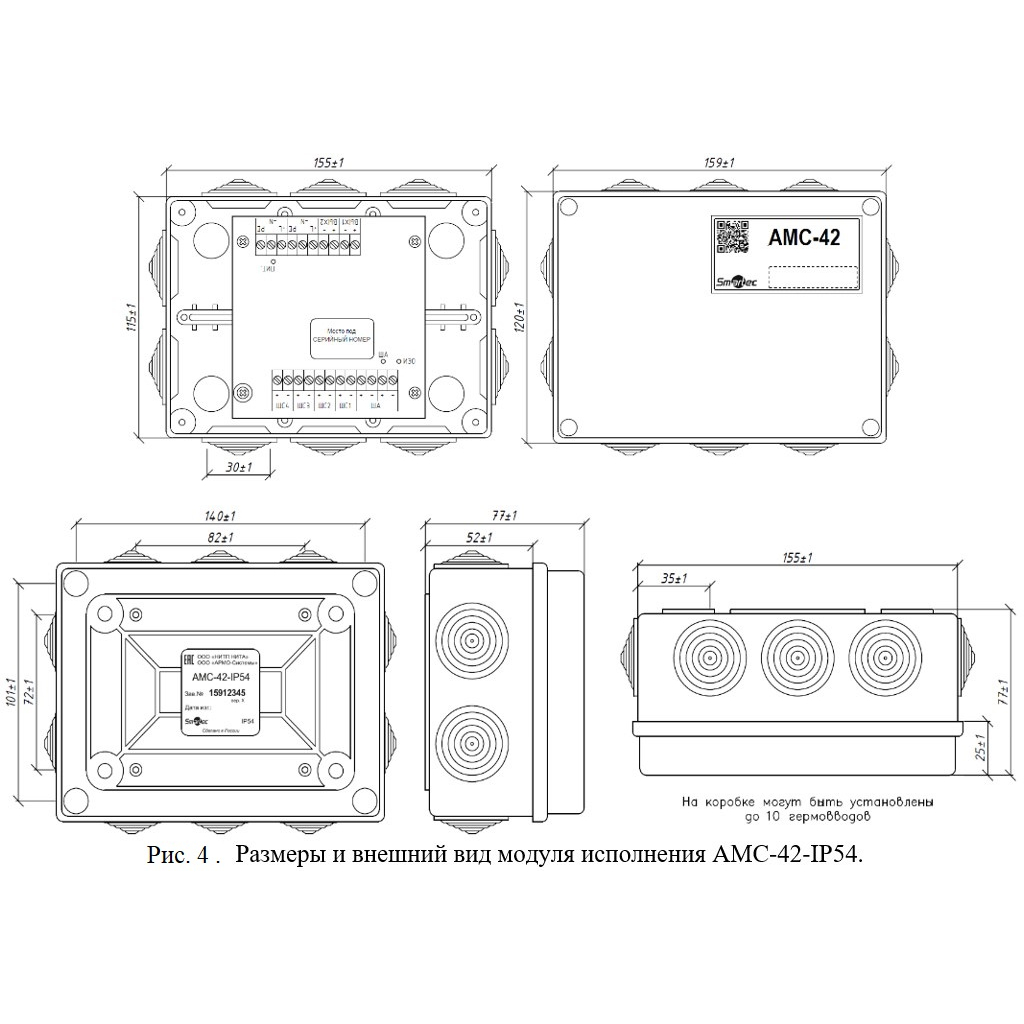

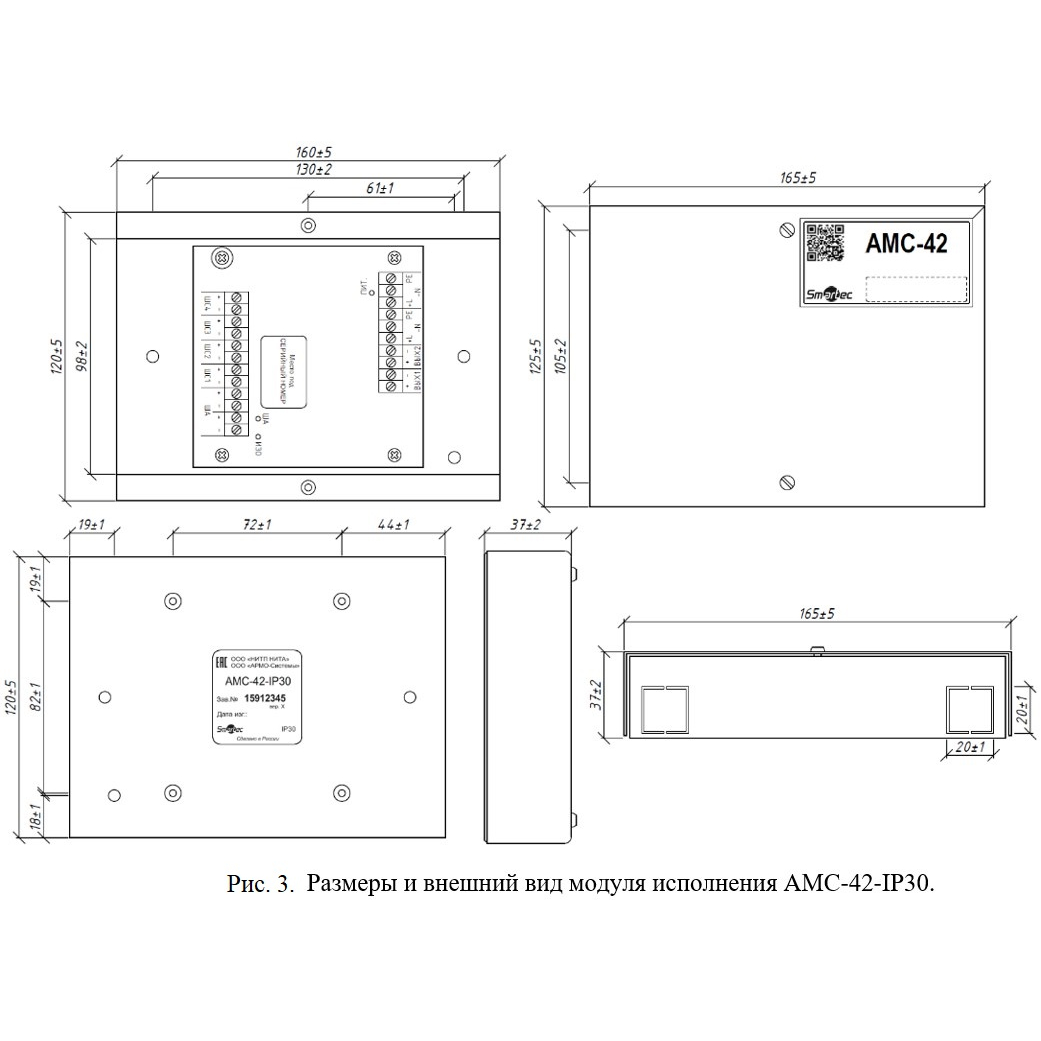

Габариты, не более:	170 х 130 х 39 мм	160 х 121 х 78 мм
Масса, не более:	0,5 кг
Конструктивное исполнение:	Металлический корпус	Пластиковый корпус
Сечение зажимаемого провода:	0,12–2,5 кв. мм
Средний срок службы, не менее:	10 лет
