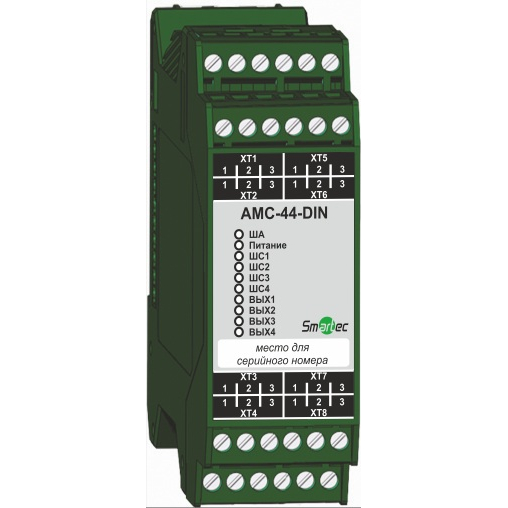

SF-AMC-44-DIN (AMC-44-DIN) Адресный модуль
- Производитель: Smartec
- Код товара: 493-618
Адресный модуль AMС-44-DIN предназначен для подключения к ППКиУ серии Vesta 01F до 4 шлейфов сигнализации (ШС) с НО- и НЗ-извещателями, а также для управления 4 исполнительными устройствами. Модуль подключается в адресный шлейф ША, по которому получает электропитание. Модуль монтируется на DIN-рейку, тип корпуса ME35 PHOENIX CONTACT. Может устанавливаться в шкафах управления системами противопожарной автоматики. бывший SF-AMZ1-40-DIN
Адресный модуль AMС-44-DIN предназначен для подключения к ППКиУ серии Vesta 01F до 4 шлейфов сигнализации (ШС) с НО- и НЗ-извещателями, а также для управления 4 исполнительными устройствами.
Основные особенности:
- Подключение до 4 шлейфов с извещателями (4 входа)
- Управление 4 исполнительными устройствами
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных ко входу, на обрыв и КЗ
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии ША
- Монтаж на DIN-рейку
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Количество входов (ШС), не более: | 4 | ||
| Количество управляемых выходов, не более: | 4 | ||
| Количество адресов, занимаемых в адресном пространстве прибора, не более: | 8 | ||
| Ток, потребляемый от адресного шлейфа, не более: | 2 мА | ||
| Напряжение внешнего источника питания Uвн: | 10–30 В (Uвн) | ||
| Ток, потребляемый от внешнего источника питания при выключенных выходах, не более: | 200 мА | ||
| Суммарный ток потребления подключаемых извещателей в дежурном режиме к одному ШС, не более: | 3 мА | ||
| Постоянное напряжение на входах ШС: | В дежурном режиме при оконечном элементе 4,7 кОм + 5%: 18–22 В; при обрыве ШС: 26–28 В | ||
| Напряжение на включенном выходе | Uвн -1 | ||
| Максимальный ток на выходе, не более | 2000 мА | ||
| Ток проверки целостности цепи, подключенной к выходу, не более | 0,3 мА | ||
| Диапазон рабочих температур: | от -40 до +50 °С | ||
| Максимальная рабочая влажность: | 95% при 40 °С | ||
| Степень защиты оболочки: | IP40 | ||

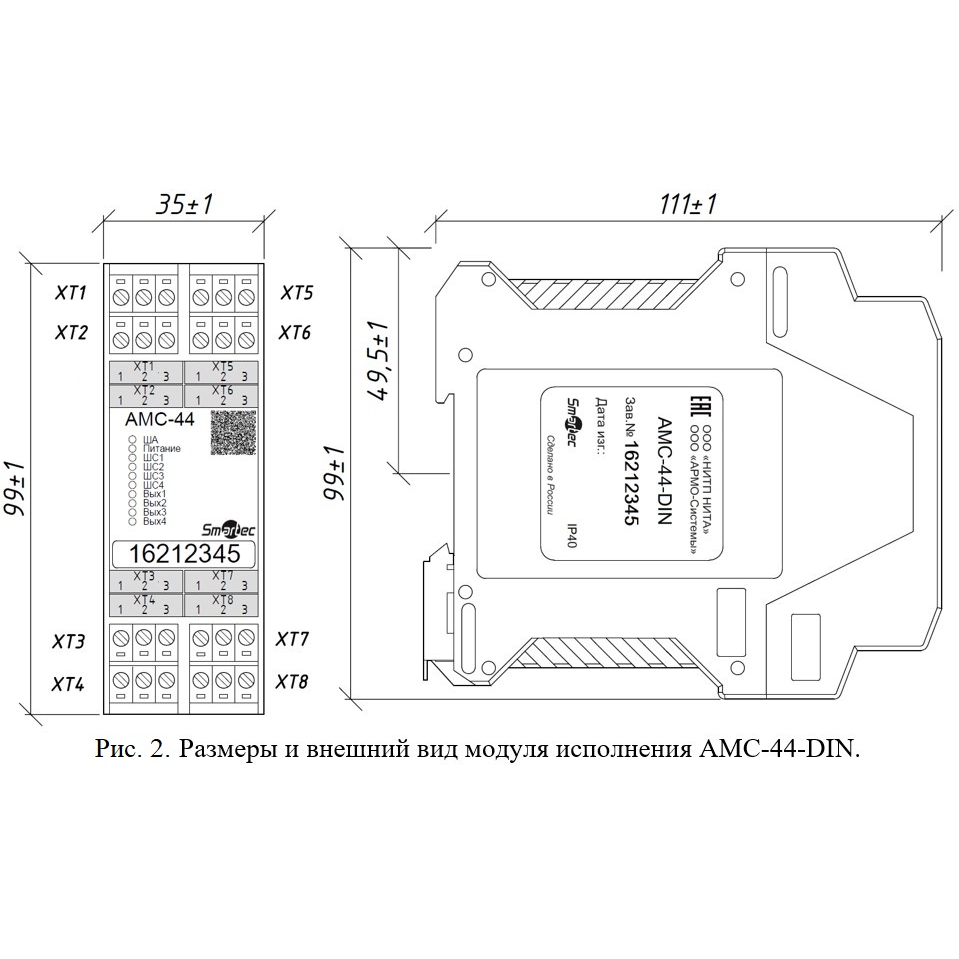

| Габариты, не более: | 36 х 100 х 112 мм | ||
| Масса, не более: | 0,5 кг | ||
| Конструктивное исполнение: | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода: | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее: | 10 лет | ||
Документация:
