SF-AMR-4-DIN (AMR-4-DIN) Адресный модуль управления на 4 контролируемых выхода

  • Производитель: Smartec
  • Код товара: 493-613
Smartec SF-AMR-4-DIN SF-AMR-4-DIN (AMR-4-DIN) изображение 2SF-AMR-4-DIN (AMR-4-DIN) изображение 3

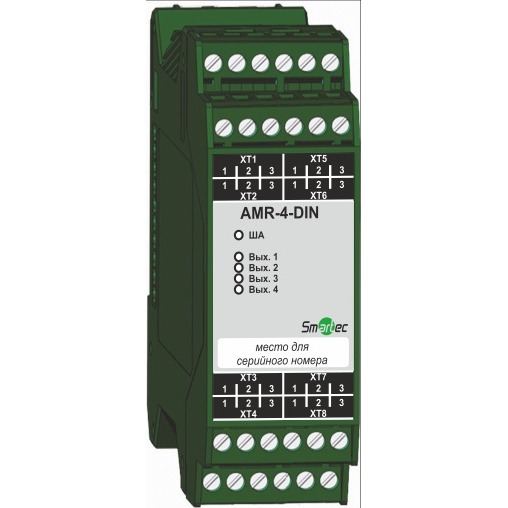

Фото 1
Фото 2
Фото 3
74 просмотра

Адресный модуль управления на 4 контролируемых выхода. Корпус на DIN рейку типа PHOENIX CONTACT. Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления техническими средствами пожарной автоматики или исполнительными устройствами. Количество управляемых выходов-4 шт. (с нагрузкой до 5А каждый). Обеспечивает контроль выхода линии управления с подключенным к ней исполнительным устройством по схеме нормально-разомкнутая цепь на обрыв, КЗ и пропадание питания. Питание от адресной линии ППКиУ Vesta.

Адресный модуль AMR-4-DIN предназначен для управления 4 исполнительными устройствами и подключается в адресный шлейф "ША".

Основные особенности:

  • Управление 4 исполнительными устройствами
  • Коммутируемый выходными контактами ток до 5 А
  • Работа с ППКиУ серии Vesta 01F
  • Контроль линии на обрыв, КЗ и пропадание питания
  • Электропитание от адресной линии "ША"
  • Монтаж на DIN-рейку

Технические характеристики:

Параметры Значения
Количество управляемых выходов: 4
Количество адресов, занимаемых в адресном пространстве прибора: 4
Ток, потребляемый от адресной линии "ША":
- без учета ИКЗ, не более
- с учетом режима активации ИКЗ, не более
7 мА
9 мА
Максимальное напряжение, коммутируемое выходными контактами: Переменное: 250 В; постоянное: 100 В
Максимальный ток, коммутируемый выходными контактами: Переменный, при напряжении 250 В: 5 А; постоянный, при напряжении 30 В: 5 А
Проверочный ток, не более: 1 мА
Напряжение в коммутируемой цепи постоянное или переменное, не более:  250 В
Диапазон рабочих температур: от -40 до +50 °С
Максимальная рабочая влажность: 95% при 40 °С
Степень защиты оболочки: IP40

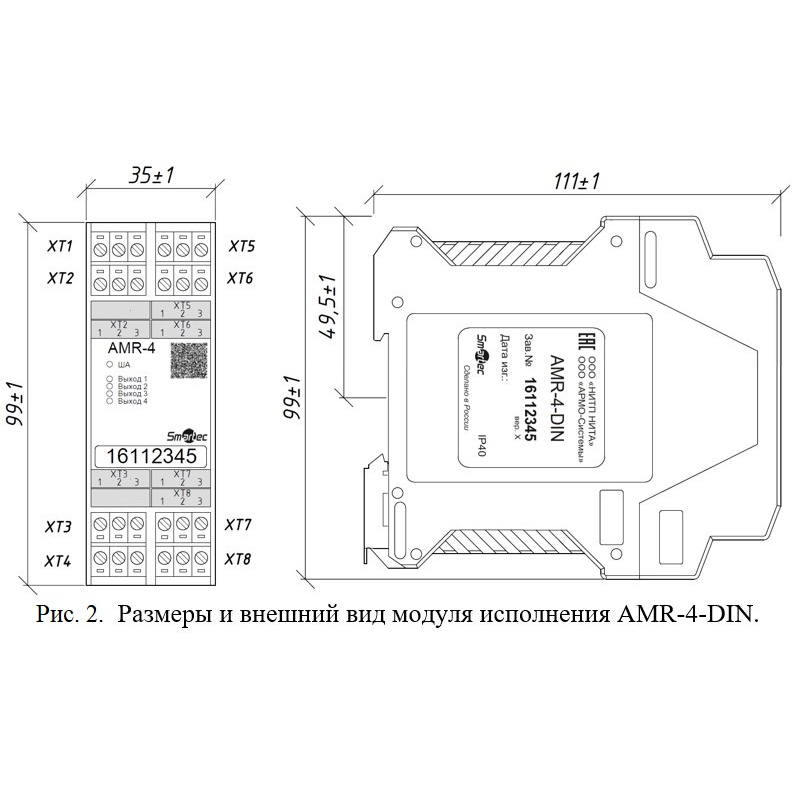

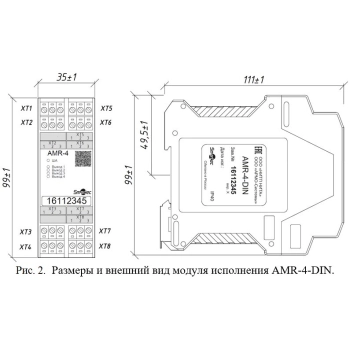

Габариты, не более: 36 х 100 х 112 мм
Масса, не более: 0,5 кг
Конструктивное исполнение: Корпус на DIN-рейку ME35 PHOENIX CONTACT
Сечение зажимаемого провода: 0,12–2,5 кв. мм
Средний срок службы, не менее: 10 лет
