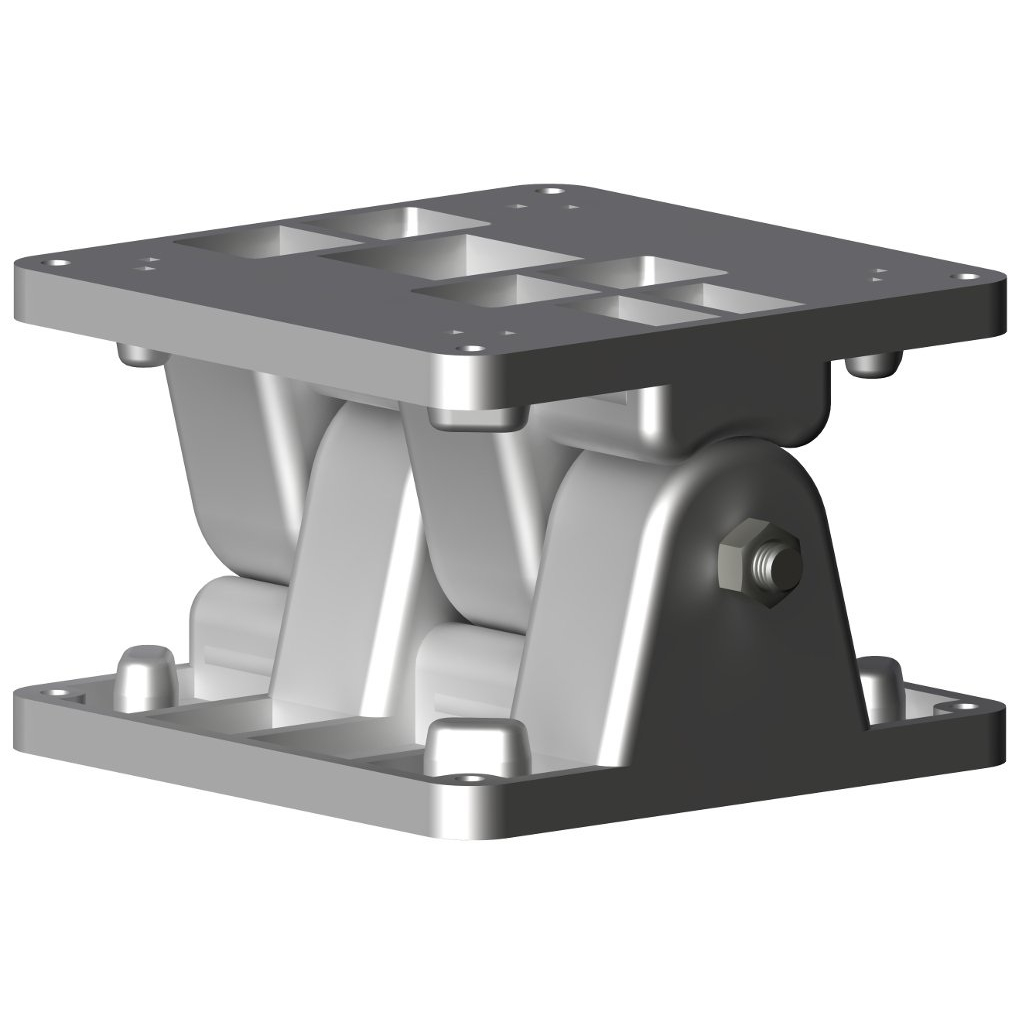

Кронштейн 152 для монтажа ИПДЛ-152 на стену или потолок

Кронштейн 152, предназначен для крепления извещателей серии 152 в случаях, когда необходим угол юстировки больше чем предусмотренный штатным юстировочным узлом извещателя. Кронштейн 152 позволяет установить извещатель с возможностью дополнительного юстировочного угла (в горизонтальной или вертикальной плоскости) до ±50°С.

Основные особенности:

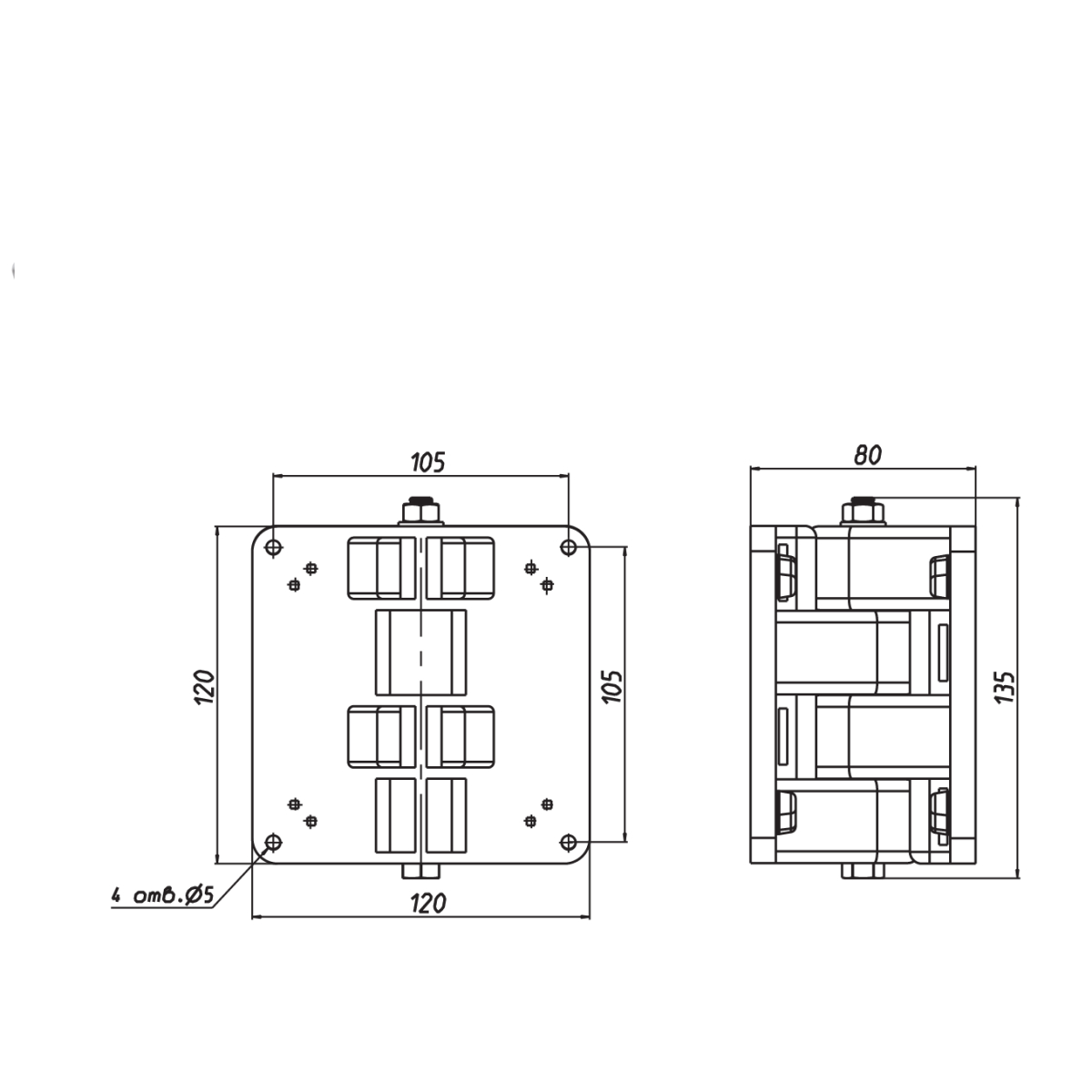

• Кронштейн имеет 8 отверстий под винт-саморез, что обеспечивает крепление извещателя в двух взаимно-перпендикулярных положениях.
• При необходимости обеспечения больших углов отклонения сразу в двух плоскостях (горизонтальной и вертикальной) можно использовать два кронштейна, скрепив их между собой четырьмя болтами М4х25.
• Для крепления извещателя к кронштейну и кронштейна на стене, необходимо использовать комплект монтажных частей № 5, имеющийся в комплекте поставки кронштейна.

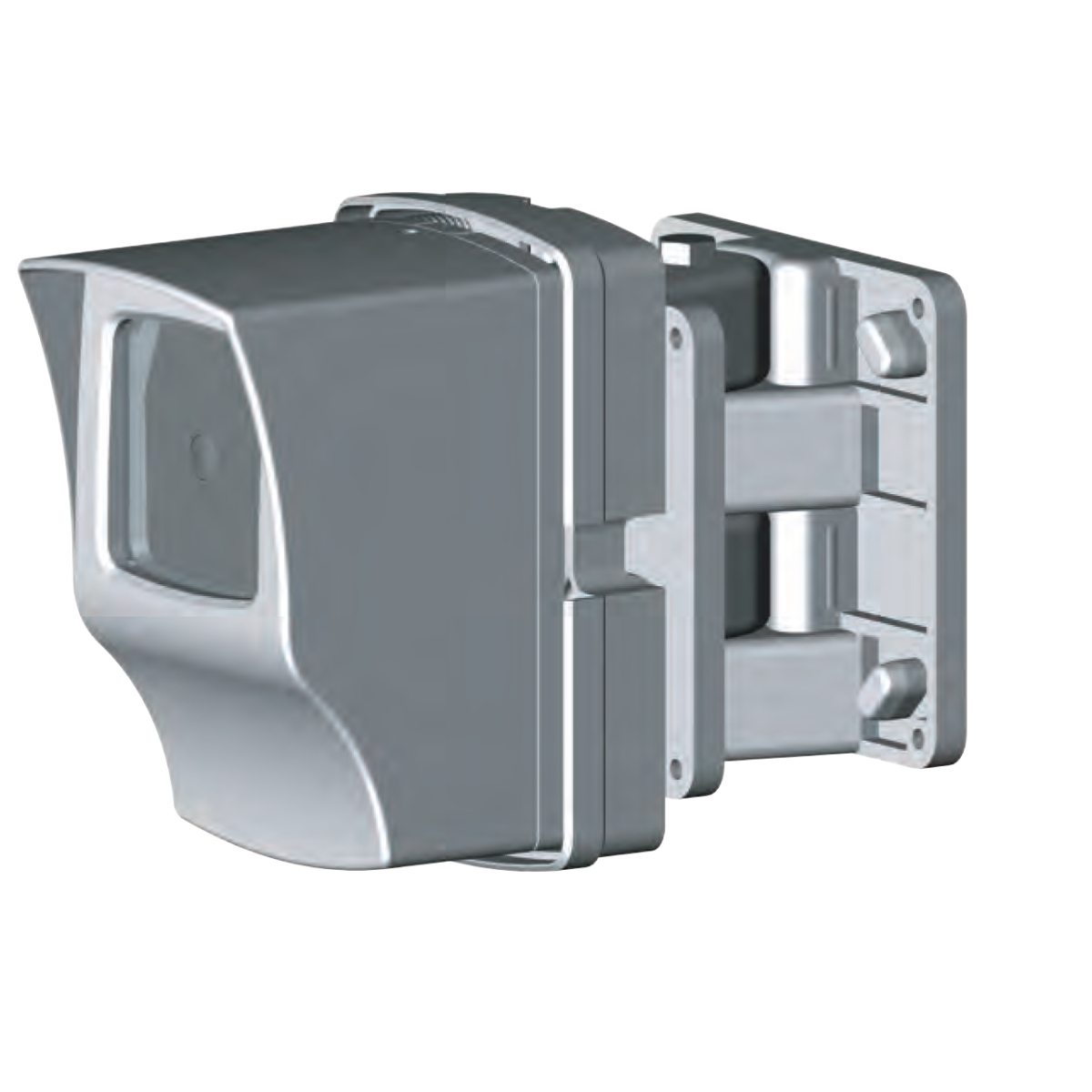

• Монтаж извещателя с кронштейном на месте установки можно произвести тремя различными способами: - сначала закрепить извещатель на кронштейн, и затем кронштейн с извещателем смонтировать на стену; - сначала смонтировать кронштейн на стену и затем закрепить на нем извещатель; - сначала разобрать кронштейн на две детали, затем одну смонтировать на стене, на другую закрепить извещатель и вновь собрать кронштейн в единую конструкцию.
• При юстировке извещателя, установленного на кронштейне, сначала необходимо обеспечить предварительное (грубое) отклонение с помощью поворотного механизма кронштейна, затем закрепить его в этом положении с помощью двух гаечных ключей № 13 и только после этого провести окончательную (точную) настройку, используя штатный юстировочный узел извещателя.. Масса кронштейна
