SKAT-V.12DC-18 исп. 5 уличный источник бесперебойного питания для CCTV 12В, 18А

Производитель: Бастион
- Поделиться
- В избранное
- К сравнению
Код товара: 040-027

810 просмотров

Подобрать аналоги

Описание
Характеристики
Документация

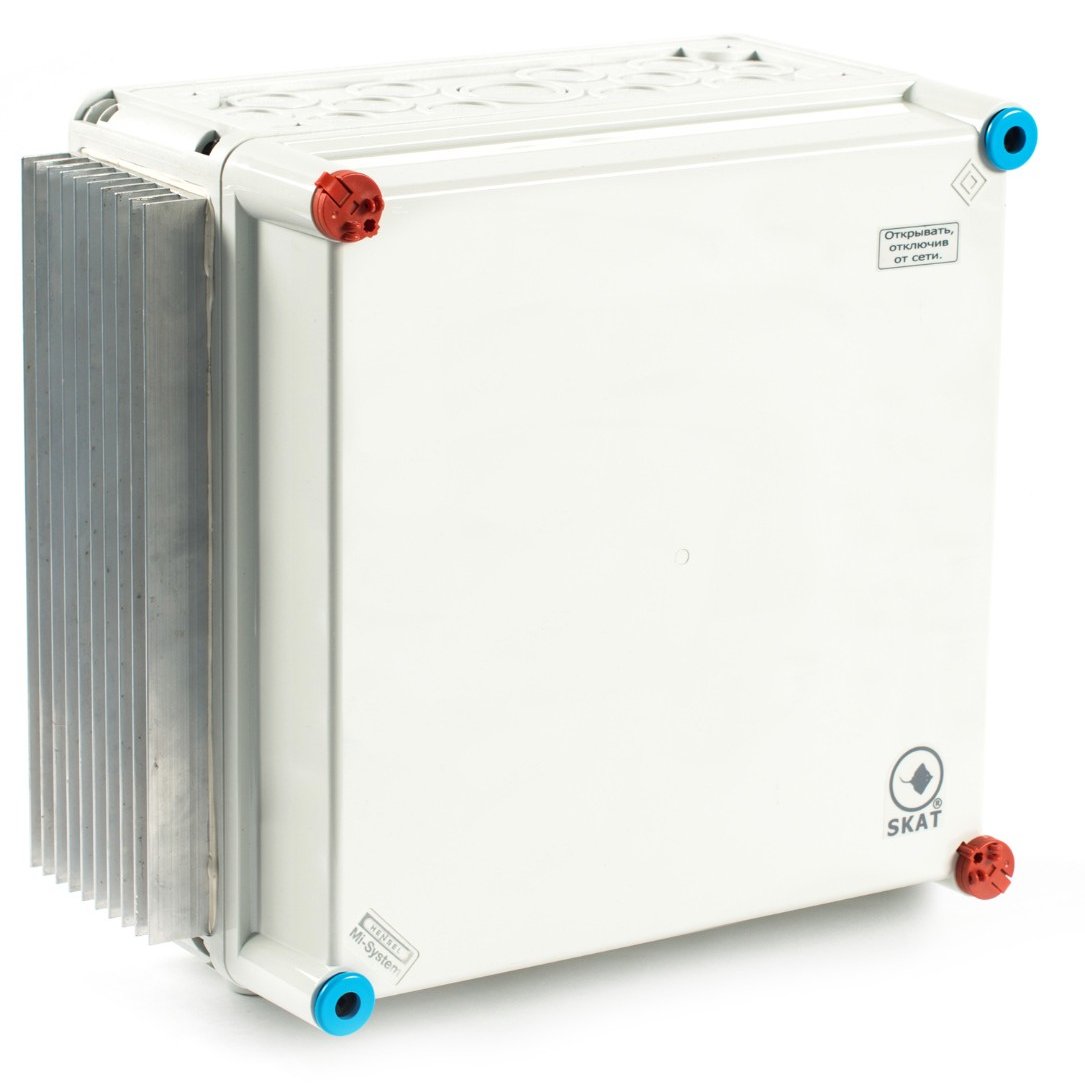

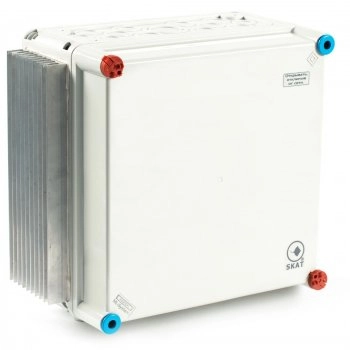

Источник бесперебойного питания 12В, 18А, уличное исполнение, класс защиты IP 56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние от 26 до 100 Ач; 5 информационных выходов о состоянии источника

12 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние от 26 до 100 Ач; 5 информационных выходов о состоянии источника.

Основные особенности:

питание нагрузок (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А
заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы
ограничение тока заряда АКБ (п. 6 таблицы) и возможность выбора одного из четырех значений тока ограничения
температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 4 таблицы
автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»)
защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
защиту от короткого замыкания клемм АКБ
контроль наличия АКБ
защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п. 12 таблицы) путем автоматического отключения нагрузок

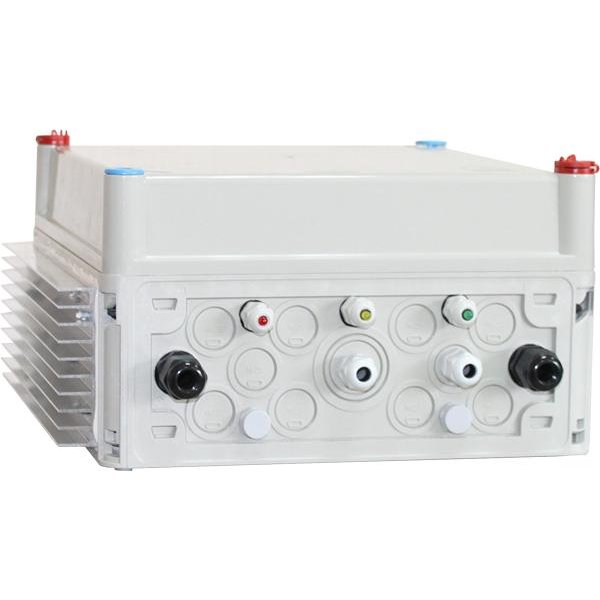

светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
светодиодную индикацию состояния внешней АКБ: «АКБ»
светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок
выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 15 таблицы; с управлением термокомпенсацией от одного ведущего устройства
защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»)
полную пыле- влаго- защиту при неблагоприятных условиях эксплуатации.

Для размещения АКБ рекомендуется использовать отсеки со степенью защиты не менее IP56.

Технические характеристики

Напряжение питающей сети, 220 В, 50±1 Гц, с пределами изменения, В		170…250
Постоянное выходное напряжение, В	при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °С	13,0…13,7
	при отсутствии сети, режим «РЕЗЕРВ», от АКБ	9,5…13,7
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В		13,0…13,7
Коэффициент термокомпенсации напряжения заряда АКБ, мВ / °С		-18…-20 *
Максимальный выходной ток, A	при наличии сети 220 В, режим «ОСНОВНОЙ», включая ток заряда АКБ	18 **
	от АКБ, режим «РЕЗЕРВ»	20
Ограничение тока заряда АКБ, A		18; 10; 7,5; 5
Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более		100
Максимальный ток релейных выходов, мA		100
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более		100
Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С		90
Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В		14,8…15,2
Мощность, потребляемая источником от сети ВА, не более		310
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач		26…100
Рабочие условия эксплуатации: температура окружающей среды от -40 °С до +40 °С, относительная влажность воздуха до 100 % при 25 °С;
Габаритные размеры ШхВхГ, мм		300х300х170
Вес, кг (не более)		3,7

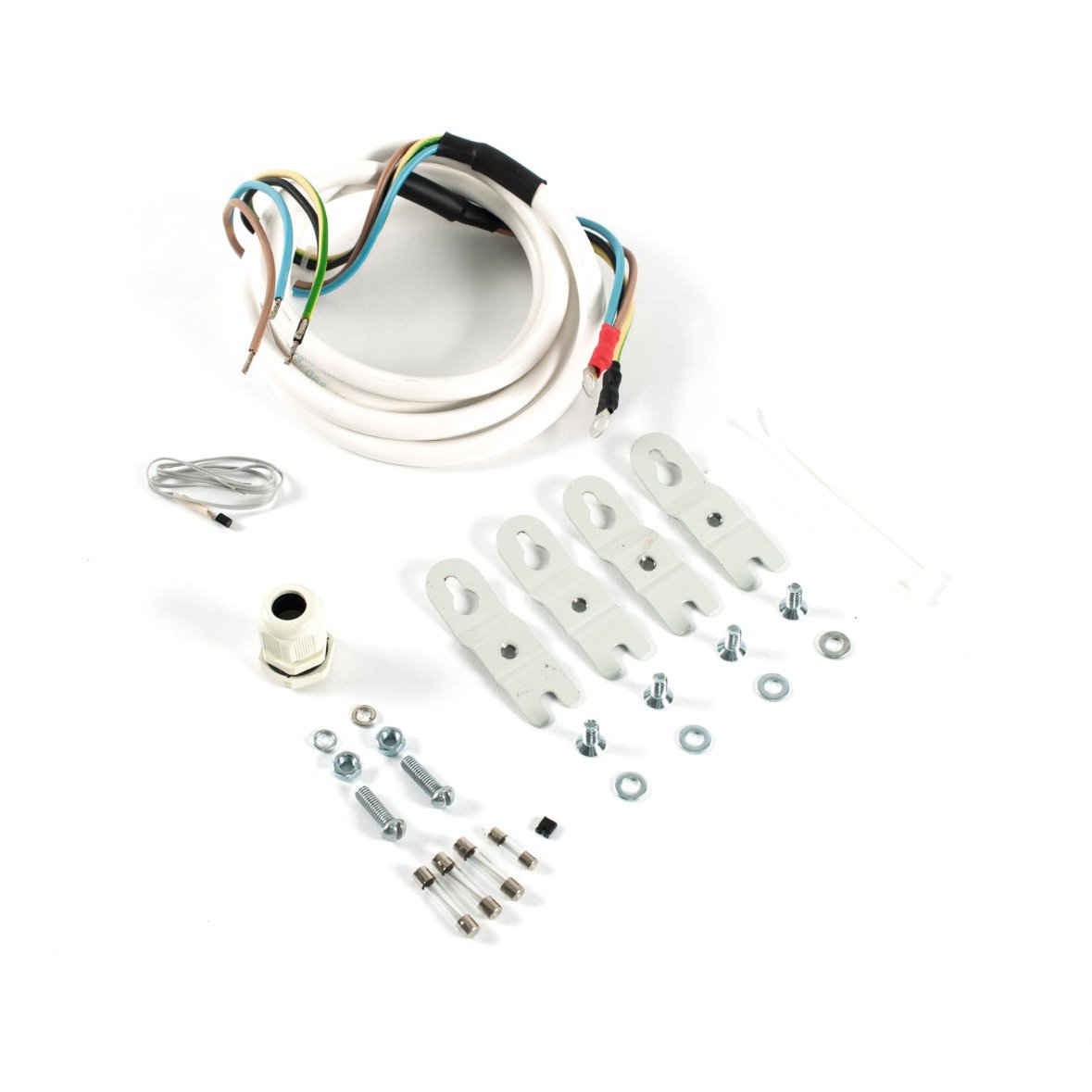

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
