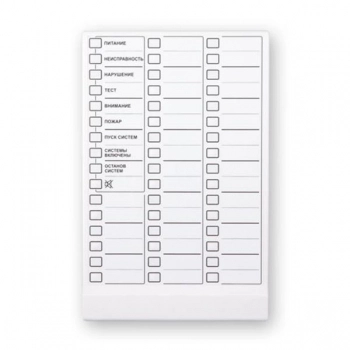

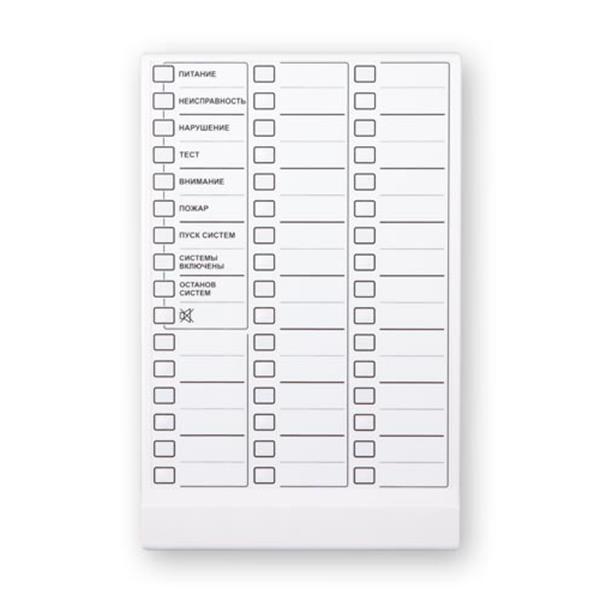

Астра-863 исп.Б модуль индикаторов, 8 индикаторов обобщенного состояния системы

Производитель: Теко
- Поделиться
- В избранное
- К сравнению
Код товара: 406-248

709 просмотров

Подобрать аналоги

Описание
Характеристики
Документация

модуль индикаторов, 8 индикаторов обобщенного состояния системы, 19 индикаторов состояния разделов с кнопками управления, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory; работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-8945 исп. А, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.БР по линии SL; два входа питания (основной и резервный), электропитание от источника напряжения 10-27 В

Назначение

отображение обобщенного состояния системы Астра-Zитадель на 8-ми системных светодиодных индикаторах
отображение состояний логических разделов системы на 19 светодиодных индикаторах
раздельное управление логическими разделами системы с помощью кнопок управления
принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство ППКОП Астра-Z-8945 исп.А

Особенности

Астра-863 исполнение Б - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А
информационный обмен с ППКОП по проводному интерфейсу RS-485
трехцветная индикация извещений по ГОСТ Р 53325
звуковое сопровождение извещений
сброс звукового сигнала кнопкой
один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя
19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ
два входа питания (основной и резервный) по ГОСТ Р 53325
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325
информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления)
выход питания для дополнительных модулей расширения Астра-863 исп. БР
программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z

Технические характеристики:

напряжение питания	10÷27 В
потребляемый ток от источника питания 12 В (без учета расширителей), не более*	220 мА
потребляемый ток от источника питания 24 В (без учета расширителей), не более**	150 мА
дальность интерфейса RS-485, не более	1000 м
дальность интерфейса ТМ, не более	25 м

Параметр входа Zone для контроля исправности источников питания:
- напряжение на клеммах в дежурном режиме	5 В
- сопротивление входа в состоянии "Норма"	от 3 до 5 кОм
- сопротивление входа в состоянии "Нарушение"	от 0 до 3 или более 5 кОм
- время интегрирования входа	300+30 мс
- ток короткого замыкания на клеммах Zone, не более	20 мА

Параметры линии расширения:
- напряжение выхода питания	5 В
- активное сопротивление, не более	100 Ом
- емкость между проводниками, не более	0,033 мкФ
- длина, не более	10 м
- количество подключаемых расширителей, не более	4 шт.

Условия эксплуатации:
- температура	от -10 до +55°С
- относительная влажность воздуха без конденсации влаги	до 93% при +40°С
- степень защиты оболочкой	IP30

* подключение одного модуля-расширителя увеличивает ток потребления на 220 мА.
** подключение одного модуля-расширителя увеличивает ток потребления на 150 мА.
