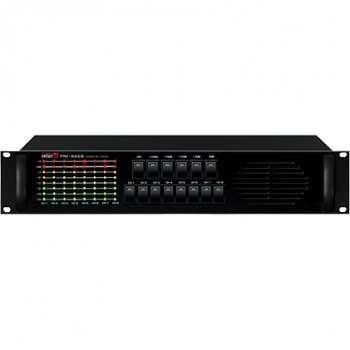

PM-6228 Блок монитора, 8 линий

Блок монитора, 8 линий

Назначение: блок мониторинга аудиосигналов  предназначен для визуального и акустического контроля сигналов на трансляционных линиях.

Основные особенности PM-6228:

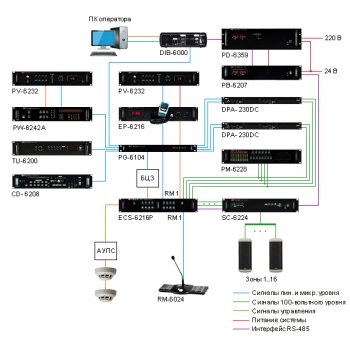

• Блок монитора  предназначен для визуального и акустического контроля аудио сигналов на трансляционных линиях. Для мониторинга устройство подключается, например, к выходам усилителей мощности или к выходам контроллера ECS-6216P.

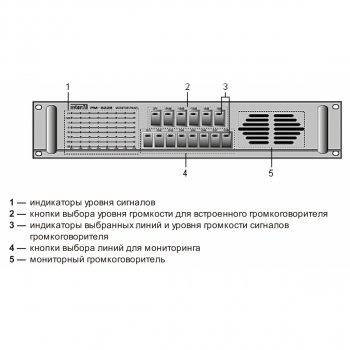

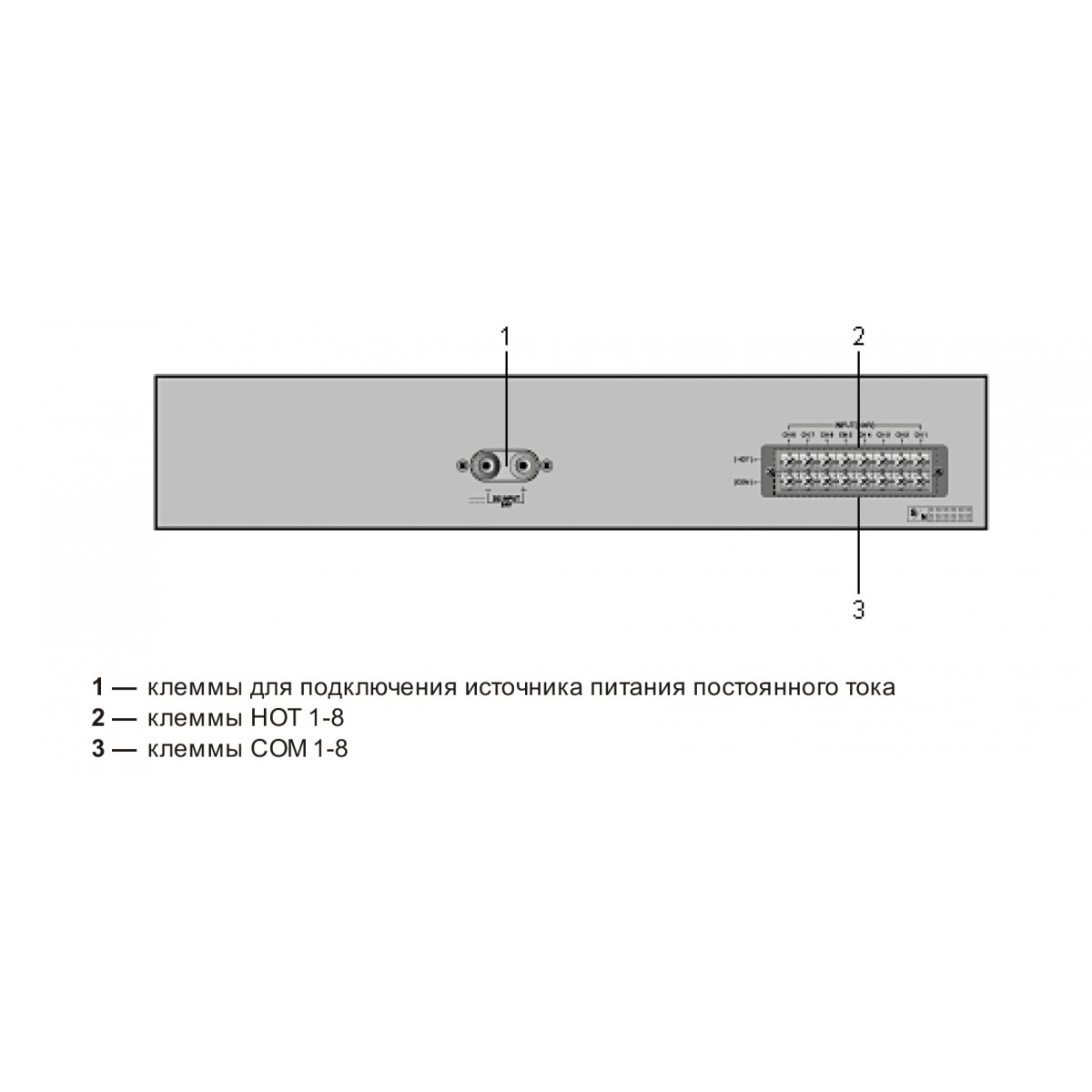

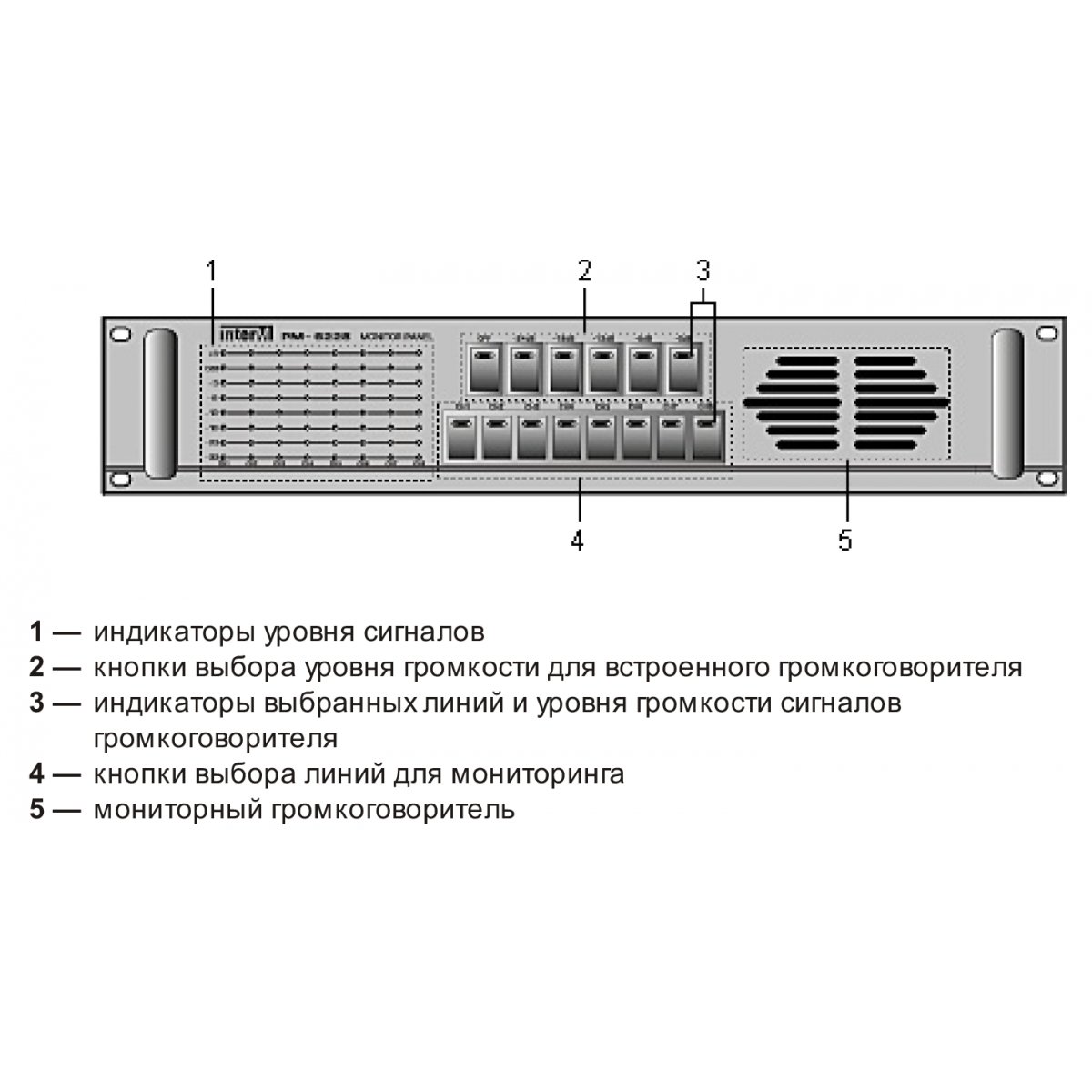

• Блок монитора имеет 8 входов для подключения линий трансляции, для каждого входа предусмотрены светодиодные индикаторы уровня сигнала. С помощью кнопок на передней панели пользователь может прослушать аудио сигнал на одном из входов с помощью встроенного мониторного громкоговорителя. При выборе линии трансляции для мониторинга на соответствующей кнопке селектора включается светодиодный индикатор.
• Устройство обеспечивает наглядность при настройке системы и возможность оценить уровень и качество сигнала, прослушать содержимое трансляции, прежде чем выбрать зоны и подать сигнал на громкоговорители.
• Оператор с помощью блока  может контролировать сигнал как непосредственно на выходах усилителей мощности, так и после его распределения по зонам трансляции. Во втором случае блок монитора позволяет прослушивать содержимое трансляции в любой из зон, находясь в одном помещении. Громкость прослушивания можно изменять в широких пределах с помощью регулятора на передней панели устройства.

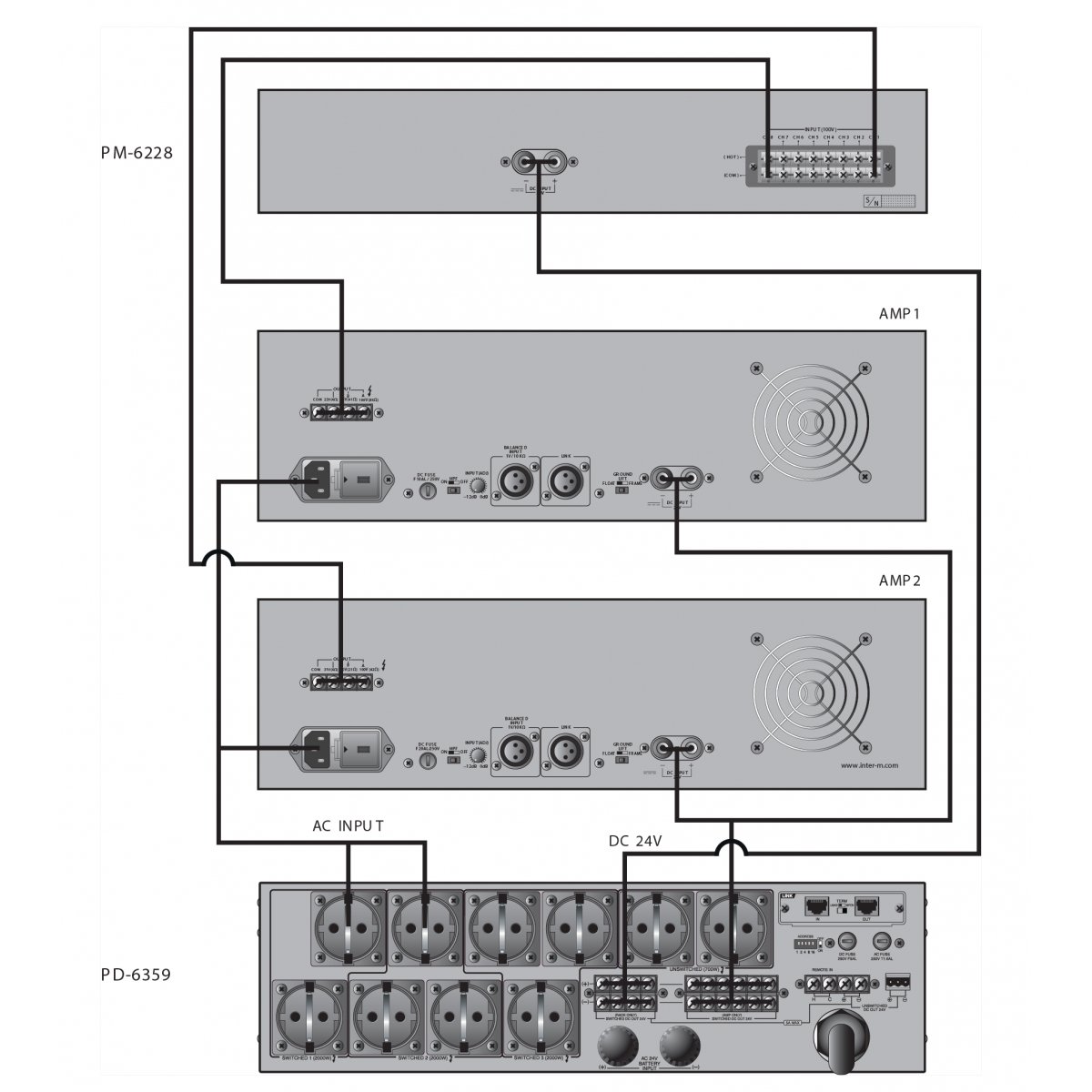

• Конструкция блока  предусматривает установку в стандартный 19` аппаратный шкаф. Питание осуществляется от блока контроля и распределения питания PD-6359.

Функциональные возможности:

• Мониторинг до 8-ми линий трансляции. Устройство позволяет с помощью кнопочного селектора осуществлять мониторинг сигналов 70- и 100-вольтного уровня.
• Индикаторы уровня сигналов. 8-сегментные светодиодные линейки показывают уровень сигнала в каждой подключенной трансляционной линии. Это позволяет определить наличие сигналов на выходе усилителей и отрегулировать уровень их громкости.
• Встроенный громкоговоритель. Блок мониторинга аудиосигналов имеет встроенный громкоговоритель, с помощью которого пользователь может прослушать содержание и качество трансляции в каждой из 8-ми линий.
• Регулятор громкости. Пользователь может регулировать громкость воспроизведения звукового сигнала, прослушиваемого через встроенный громкоговоритель.

Технические характеристики:
