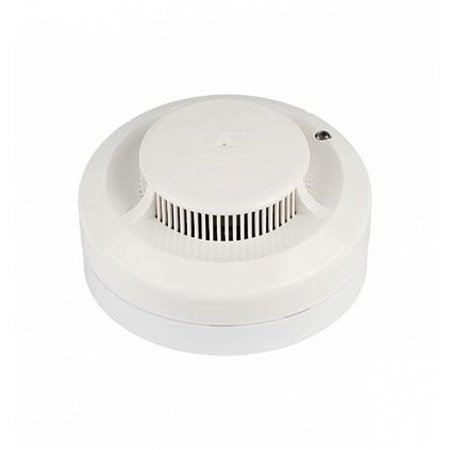

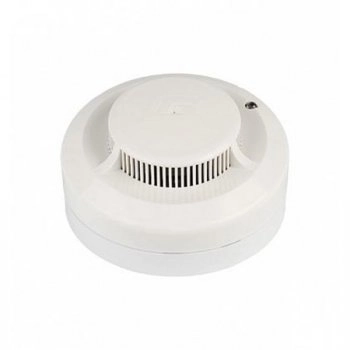

  2. ИП 212-141М

ИП 212-141М Извещатель дымовой 2-х проводный, U-шс9...30В, I-деж.40 мкА, IP30, t-раб.-45...+55°С

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 408-821
Рубеж ИП 212-141М
5219 просмотров
534 ₽
Розничная цена
В наличии
ул. Вольная: 1 шт.
Транзитный склад: 2 шт
Оценка: 5
Оставить отзыв
  • Характеристики

Извещатель дымовой 2-х проводный, U-шс9...30В, I-деж.40 мкА, IP30, t-раб.-45...+55°С, D93х46мм, безвинтовые контакты, индикация дежурного режима, улучшенная защита от электронаводок.

Назначение: Извещатели пожарные дымовые оптико-электронные ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.Извещатели ИП 212-141М предназначены для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.

Основные особенности ИП 212-141М :
  • Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
  • Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
  • Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
  • Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
  • При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
  • Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
  • Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
  • Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя
Извещатель ИП 212-141М выполняет следующие функции:
  • измерение концентрации дыма
  • цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»
  • уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм
  • тестирование работоспособности с помощью специального устройства
  • светодиодная индикация режимов работы.

Технические характеристики:

Чувствительность извещателя

0,05-0,2 дБ/м

Напряжение питания

9-30 В

Ток потребления в дежурном режиме

не более 0,04 мА

Инерционность срабатывания

не более 9 сек

Допустимый уровень воздействия фоновой освещенности

12000 лк

Допустимая скорость воздушного потока

до 10 м/с

Помехоустойчивость (по ГОСТ Р 53325:

4 степень

Степень защиты оболочки извещателя

IP 40

Габаритные размеры

Ø94х44 мм

Вес извещателя

210 г.

Максимальная относительная влажность

95 ± 1%

Диапазон рабочих температур

-45 - +55 °С

Средний срок службы

не менее 10 лет
Схема подключения:

Характеристики ИП 212-141М:

  • Тип пожарного извещателя: Дымовой точечный
  • Производитель: Рубеж
  • Напряжение (В) <: 9
  • Напряжение (В) >: 30
  • Встроенная сирена: Нет
  • Индикатор: На корпусе, Подключение выносного (ВУОС)
  • Линия связи: 2-х проводная
  • Особенности извещателя: Нет
  • Ток потребления в дежурном режиме, мА: 0.04
Консультация

Задайте вопрос специалисту о ИП 212-141М Извещатель дымовой 2-х проводный, U-шс9...30В, I-деж.40 мкА, IP30, t-раб.-45...+55°С

Вопрос от: Артем

Почему в вашей инструкции нарисовано в шлейфа 3 извещателя (ус-01), больше поставить в шс 3х извещателей нельзя?

  • Ответил: Алексей Анисимов

    Думаю производитель забыл нарисовать пунктирную линию в своей инструкции, отправим на завод для доработки.

Вопрос от: Артем

Какие у вас извещатели в наличии (с ус-01 или ус-02)?

  • Ответил: Алексей Анисимов

    Устройство согласующее для ОПС УС-0* является независимым устройством подключается между ППКОП и извещателями (на вход УС подключаются извещатели, а на выход — ППК).
