ШПС-24 Шкаф пожарной сигнализации

  • Производитель: Болид
  • Код товара: 414-148
Болид ШПС-24
9295 просмотров

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики, входное напряжение 150…220 В, выходное напряжение 26,6…27,8 В, 6 выходов для подключения приборов, максимальный ток по каждому выходу 400 мА, суммарный номинальный ток нагрузки 2 А, рекомендуемый аккумулятор 12 В 17 Ач, количество устанавливаемых аккумуляторов 2, звуковая и световая индикация режимов работы, защита от короткого замыкания, защита аккумулятора от глубокого разярда, степень защиты оболочки IP40, диапазон рабочих температур -10...+40град. С, габаритные размеры 650х500х220 мм

Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервированного электропитания напряжением 24 В постоянного тока.
Сертифицирован в соответствии с требованиями Технического регламента (ГОСТ Р 53325-2012) и Технических регламентов Таможенного союза.

Основные особенности:

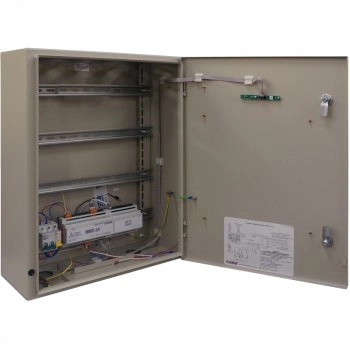

  • ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект поставляемый отдельно). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки)
  • Внутри шкафа установлены:
    • модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
    • блок коммутации "БК-24", который позволяет организовать:
      • семь каналов питания приборов с индивидуальной защитой от перегрузки по току
      • подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
  • общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
  • индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Питание шкафа

от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц

Номинальное выходное напряжение:

при питании от сети

(27,2±0,6) В

при питании от батарей

(19…27) В

Номинальный суммарный ток нагрузки

2 А

Общее количество выходов напряжением "24 В" для подключения приборов

7

Общее количество выходов "RS-485" для подключения приборов

8

Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более

120 ВА

Максимальный ток по одному выходу "24 В" блока коммутации

0,4 А

Габаритные размеры, не более

650×500×220 мм

Масса шкафа (с аккумуляторными батареями), не более

30 кг

Степень защиты, обеспечиваемая оболочкой

IР40
