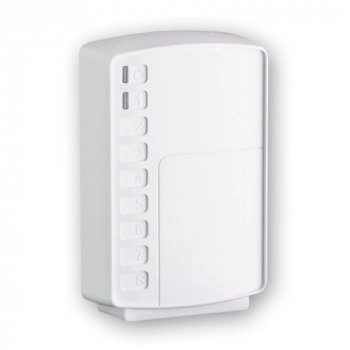

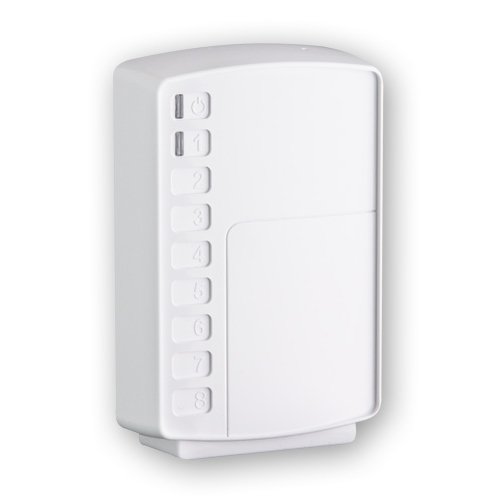

Астра-РИ (РПД) литера 3 радиопередающее устройство

|литера 3| Стационарное радиопередающее устройство, частота 433.92 + 0.2% МГц,дальность 2500 м, контроль 1 ШС, увеличение ШС через модули расширения Астра 831/832

|литера 3|

Организация охраны объектов и индивидуальная защита путем передачи извещений по радиоканалу

Основные особенности:

• радиус действия радиоканала РПД  не менее 2500 м в прямой видимости;
• 4 режима работы РПД:
  • автономный,
  • расширенный,
  • "радиоудлинитель",
  • режим охранного или пожарного извещателя в системе Астра-РИ-М*;
• совместная работа по линии расширения с ППКОП Астра-712/Х проводной системы для передачи извещений системы на удаленный пост охраны;
• использование выносных антенн;
• широкий температурный диапазон работы РПД

* РПД работает в системе Астра-РИ-М только в "старом" режиме радиоканала (режиме 1).

Основные данные:

• автономный режим работы РПД обеспечивает:
  • - контроль тока ШС РПД,
  • - пожарный или охранный алгоритм контроля ШС,
  • - контроль двойной сработки ШС при пожарном алгоритме,
  • - постановку на охрану/снятие с охраны: идентификаторами ТМ/кнопкой управления с возможным временем задержки на выход 0/30 секунд,
  • - регистрацию идентификаторов ТМ (не более 16),
  • - включение режима автоперевзятия (10 минут),
  • - индикацию состояния входа ШС;
• расширенный режим работы РПД обеспечивает:
  • - передачу информации от ППКОП Астра-712/х на РПУ. ППКОП подключается к РПД по линии расширения,
  • - выбор режима работы по линии расширения – ведомый/ведущий.  Ведомый режим обеспечивают одновременную работу в линии расширения с ППКОП Астра-712/Х и дополнительным оборудованием (Астра-821/822, Астра-861, Астра-882),
  •  - выбор скорости передачи информации по линии расширения: 1200 / 4800 бит/с;
• РПД обеспечивает:
  • - режим «радиоудлиннитель» -  повторение состояния ШС РПД на реле РПУ,
  • - режим охранного  или пожарного извещателя в системе «Астра-РИ-М»,
  • - контроль напряжения питания РПД и подключенного ППКОП;
  • - контроль вскрытия корпуса РПД и подключенного ППКОП;
• не требует получения разрешений на применение от органов государственной радиочастотной службы

Технические характеристики:

• Рабочие частоты:    литера 3  -  434,42 МГц
• мощность передатчика    100 мВт
• напряжение питания    10,5÷15 В
• ток потребления    45/100 мА
• напряжение на клеммах ШС в дежурном режиме    9÷13 В
• ток короткого замыкания по ШС    20 мА
• ток в ШС для питания извещателей    3 мА
• максимальный ток нагрузки выхода СО    100 мА
• длина приборной линии расширения (при R <100 Ом C< 0,033 мкФ)    200 м
• Условия эксплуатации:
  • - температура    от -30 до +50°С
  • - относительная влажность воздуха без конденсации влаги    до 95% при +35°С
  • - степень защиты оболочкой    IP41
