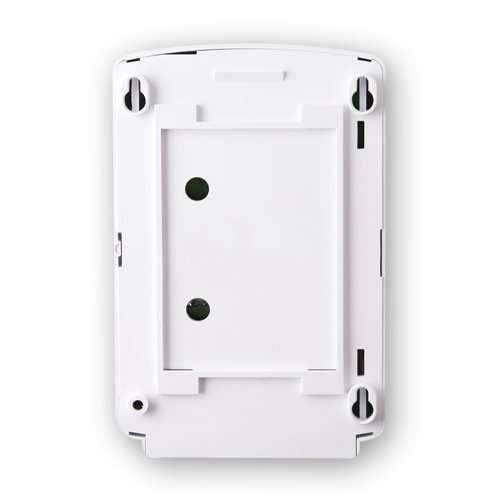

Астра-РИ РПУ (лит.3) радиоприемное устройство

|литера 3| Радиоприемное устройство, частота 433.92 + 0.2% МГц, 3 частотные литеры, контроль 24 РПД Астра-РИ и РПДК (брелоки), 1 реле ПЦН, выход на внешние устройства

|литера 3|

РПУ предназначено для приема по радиоканалу извещений от зарегистрированных РПД и КТС, декодирования и выдачи извещений на два встроенных светодиодных индикатора, два сигнальных реле, а также в двухпроводную линию расширения в составе системы «Астра-РИ».
РПУ регистрирует до 24 РПД и КТС.
Радиоканальная связь между РПУ и РПД (КТС) - односторонняя.
К РПУ по линии расширения можно подключить блоки силовых реле «Астра821», блоки сигнальных реле «Астра-822», блоки выносных индикаторов «Астра-861».
РПУ может работать только в автономном  режиме (без подключения ПКП по линии расширения).
Электропитание РПУ рекомендуется осуществлять от внешнего резервированного источника бесперебойного электропитания типа «Астра-712/0».

Основные особенности:

• контроль одним РПУ до 24 РПД (и/или РПДК, Астра-3221);
• поддержка брелоков РПДК и извещателей Астра-3221 системы Астра-РИ-М в качестве "тревожной кнопки";
• возможность смены программного обеспечения в РПУ для работы в любой из систем Астра-РИ или Астра-Дозор;
• алгоритм контроля связи с выдачей соответствующих извещений при потере связи:
  •  - с одним РПД - через регулируемый временной интервал 10/20/40 минут, без контроля,
  •  - со всеми РПД - через 2 минуты;
• алгоритм исключения наложений сигналов от нескольких РПД;
• использование выносных антенн;
• РПУ не формирует код формата ТМ;
• РПУ не обладает способностью постановки на охрану /снятия с охраны

Основные данные:

• в системе применяется автономный режим РПУ. РПУ является ведущим (главным) устройством по отношению к модулям реле Астра-821/822, модулю индикации Астра-861, подключаемых по линии расширения;
• РПУ обеспечивает:
  •  - регулировку времени контроля канала связи: 10/20/40 минут, без контроля,
  •  - включение задержки размыкания реле - 30 секунд,
  •  - возможность запрещения/разрешения вывода на реле всех типов извещений кроме «Тревога», «Вскрытие РПУ» и «Блокирование радиоканала».
• тактика работы  реле РПУ:
  •  - реле 1 отображает состояние всех зарегистрированных РПД  по тактике  "реле ПЦН" (замкнуто, когда все зарегистрированные РПД и/или подключенные к РПД приборы в состоянии  "Норма" и взяты на охрану, разомкнуто при  "Тревоге", в том числе и от брелока РПДК и извещателя Астра-3221),
  •  - реле 2 отображает состояние всех зарегистрированных РПД    по тактике  "круглосуточная охрана" (замкнуто всегда при отсутствии тревожных извещений);
• не требует получения разрешений на применение от органов государственной радиочастотной службы.

Технические характеристики:

• Рабочие частоты:
  • - литера 3    434,42 МГц
• напряжение питания    10÷15 В
• ток потребления    45 мА
• время технической готовности    5 с
• длина приборной линии расширения (при R <100 Ом, C< 0,033 мкФ)    200 м
• Условия эксплуатации:
  • - температура    от -10 до +50°С
  • - относительная влажность воздуха без конденсации влаги    до 95% при +35°С
  • - степень защиты оболочкой    IP41
