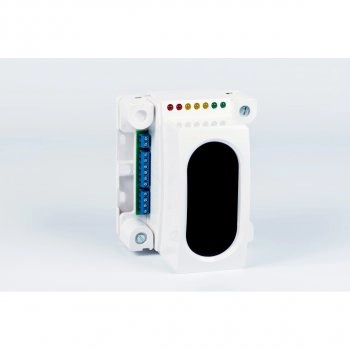

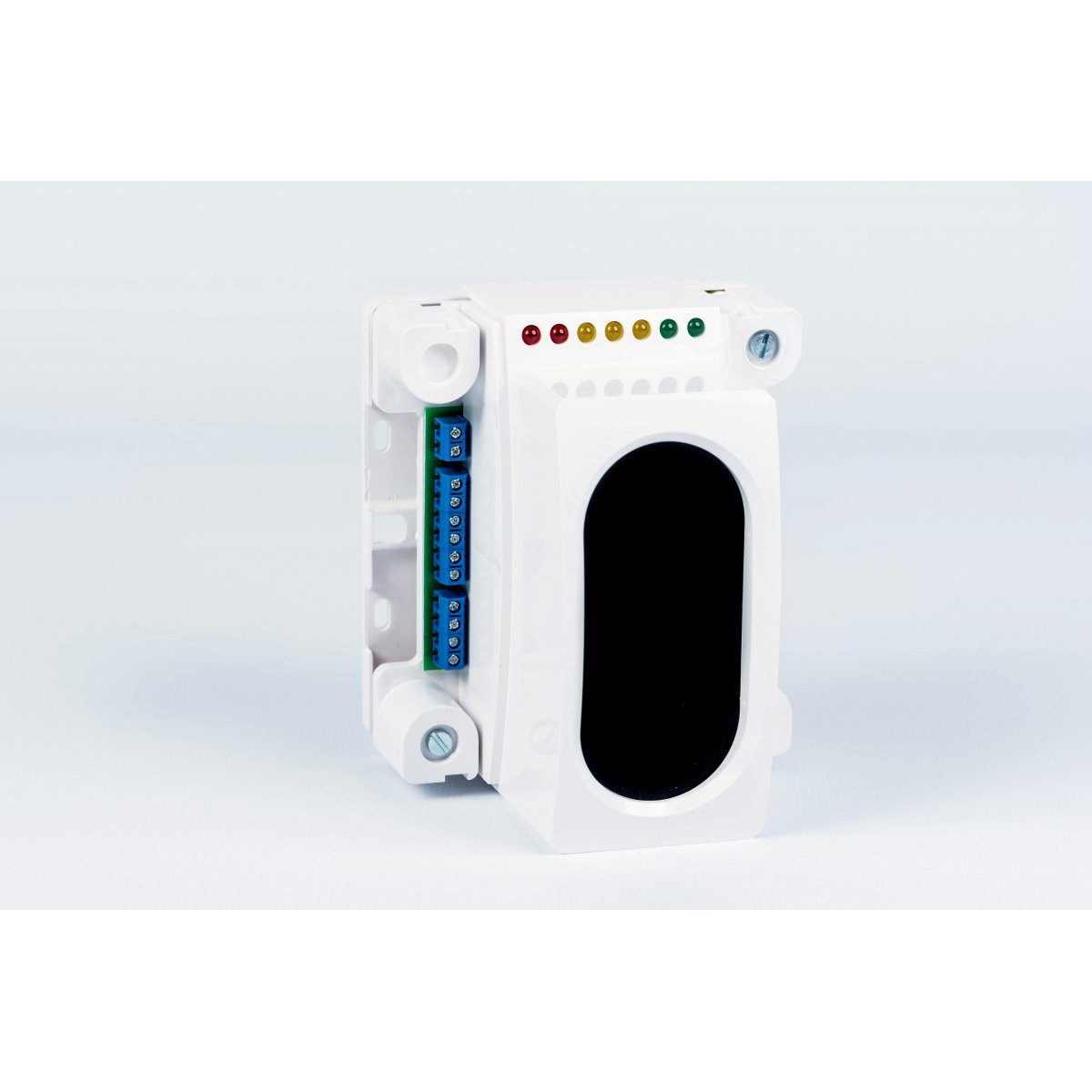

ИПДЛ-52 СМ (8-120) Извещатель дымовой оптический линейный

Производитель: ИВС ПТК
- Поделиться
- В избранное
- К сравнению
Код товара: 424-612

1769 просмотров

Подобрать аналоги

Описание
Характеристики
Документация

Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...120 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм

Назначение: извещатели предназначены для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам. Извещатели предназначены для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Основные особенности ИПДЛ-52 СМ (8-120):

Извещатели относятся к восстанавливаемым (многократного действия) активным (токопотребляющим) линейным однопозиционным дымовым оптико-электронным пожарным извещателям.
Принцип действия извещателей основан на уменьшении мощности оптического луча при прохождении через задымленную среду.
Извещатели рассчитаны на непрерывную круглосуточную работу и применяются в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемноконтрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охраннопожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит» и пр.).
Подключение извещателей к приемно-контрольным приборам может быть произведено как с помощью двухпроводных, так и с помощью четырехпроводных шлейфов сигнализации.
По основным параметрам извещатели соответствуют ГОСТ Р 53325.
По защищенности от воздействия окружающей среды извещатели соответствуют обыкновенному исполнению по ГОСТ 12997.

Примеры записи извещателей при их заказе:
«Извещатель пожарный линейный ИП212-52СМ «ИПДЛ-52СМ» до 80 м ТУ 4371-007-44373676-04».
«Извещатель пожарный линейный ИП212-52СМ «ИПДЛ-52СМ» до 100 м ТУ 4371-007-44373676-04».

Технические характеристики:

Параметр	Значение
Устанавливаемые пороги срабатывания для ИП212-52СМ	20%, 30%, 40%, 50%
Диапазон контролируемых расстояний	от 8 до 120 м
Максимальная ширина защищаемого одним извещателем пространства	не более 9 м
Напряжение питания извещателя (приемника и передатчика)	от 10 до 30 В
Ток, потребляемый извещателем в режиме «Норма»	не более 1,5 мА
Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы)	не более 1 мА
Ток, потребляемый приемником в режимах:
- формирования выходного сигнала «Внимание»	не более 11 мА
- формирования выходного сигнала «Пожар»	не более 35 мА
- формирования выходного сигнала «Неисправность» в режиме «реле»	не более 11 мА
- формирования выходного сигнала «Неисправность» в режиме «ключ»	не более 1,5 мА
Величина скачка тока при формировании сигнала «Внимание»	7,5 +/- 0,75 мА
Ток утечки при питании напряжением обратной полярности	не более 2 мкА
Длительность отключения питания для сброса	не менее 2 с
Инерционность срабатывания извещателя:
типовая	5 c
максимальная	10 c
Инерционность фиксации извещения «Неисправность» в режимах:
«Неисправность - память», «Неисправность - допуска»	от 3 до 5 с
«Неисправность - луч»	2±0,5 с
«Неисправность - синхронизация», «Неисправность - сбой»	от 40 до 70 с
«Неисправность - превышение», «Неисправность - снижение»	от 40 до 70 с
Величина сопротивления замкнутых контактов оптореле:
типовая	15 Ом
максимальная	25 Ом
Величина сопротивления разомкнутых контактов оптореле	не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя	не менее 500 кОм
Ток, коммутируемый опторелейными выходами	не более 100 мА
Напряжение, коммутируемое опторелейными выходами	не более 100 В
Предельное значение компенсации чувствительности	3 дБ (50%)
Скорость компенсации:
в режиме быстрой компенсации	0,12 %/мин
в режиме медленной компенсации	0,03 %/мин
Габаритные размеры приемо-передатчика	не более 135x120x100 мм
Масса приемо-передатчика	не более 0,4 кг
Габаритные размеры устройств выносных УВ-ПРД-ПРМ	не более 55x55x21 мм
Масса УВ-ПРД-ПРМ в отдельности	не более 0,04 кг

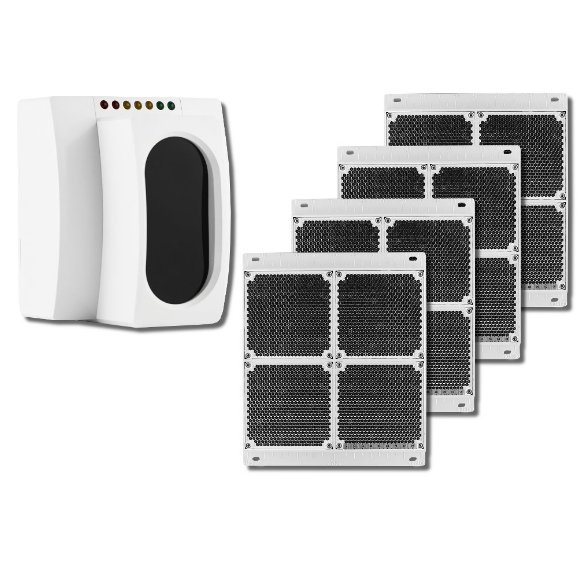

Габаритные размеры рефлектора-отражателя	не более 246х210х13 мм
Масса рефлектора-отражателя	не более 0,25 кг
Диапазон рабочих температур	от - 30 до + 55 оС
Максимально-допустимая относительная влажность	98%
Максимально допустимая частота вибрации	55 Гц
Максимально-допустимая освещенность в месте установки	12000 лк
Степень жесткости по устойчивости к воздействию ЭМП	четвертая
Степень защиты оболочки по ГОСТ 14254	IP 40
