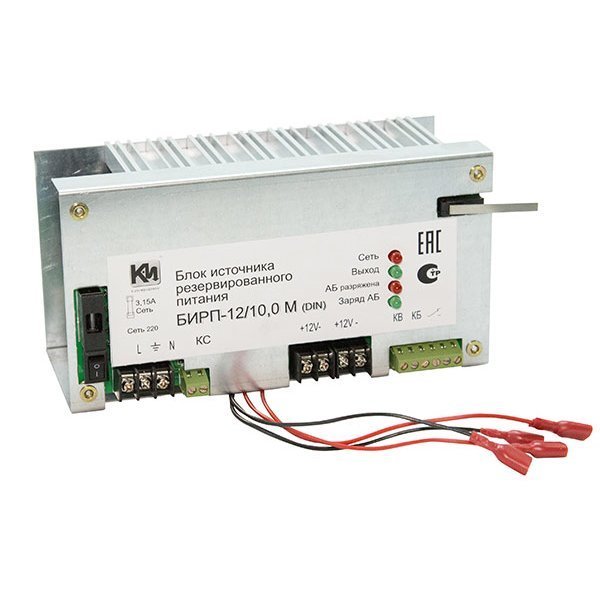

БИРП-12/10,0 M (DIN) Источник вторичного электропитания резервированный 10,0 А

Источник вторичного электропитания резервированный, U-вх. 150...265 В, U-вых. 12 В, I-ном. 9,5 А, I-max 10,0 А, под два внешних аккумуляторов 12 В 12 Ач, световая индикация режимов работы, диагностические выходы «оптореле», наличия выходного напряжения, наличии АКБ и наличии сети, электронная защита от короткого замыкания, защита аккумулятора от глубокого разряда, IP30, t-раб.+5...+40°С, 190х100х90 мм, крепление на DIN-рейку.

Стабилизатор канала нагрузки БИРП-12/10,0М (DIN) обеспечивает выходную мощность до 120 Вт в  сетевом диапазоне от 150 до 242В благодаря применению импульсного ШИМ преобразователя.

БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.

При отключении сетевого напряжения БИРП-12/10,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 24Ач и номинальной выходной мощности продолжительность автономной работы составляет 2 часа.

Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения.

Сфера применения:

Конструкция

• Вся электронная часть БИРП-12/10,0М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели.
• На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях.
• Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока.
• Для обеспечения требований электробезопасности блок имеет металлический защитный кожух  и клемму заземления.
• Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8  мм .


Информативность

• Визуальная индикация:
  • о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»
  • о наличии выходного напряжения – индикатор зеленого цвета «Выход»
  • о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»
  • о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ»
• Передача информации во внешние цепи:
  • о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»
  • о наличии напряжения на выходе источника электропитания — выход «контроль выхода (КВ)»
  • о наличии резервного источника электропитания — выход «контроль батареи (КБ)»

Основные особенности:

• Крепление на DIN рейку 35мм
• Три информационных выхода
• Автоматическая защита от перегрузки и от короткого замыкания короткого замыкания
• Защита от неправильного подключения АБ (переполюсовка)
• Защита АБ от глубокого разряда
• Защита от превышения выходного напряжения
• Сетевой выключатель
• Колодки барьерного типа

Технические характеристики:
