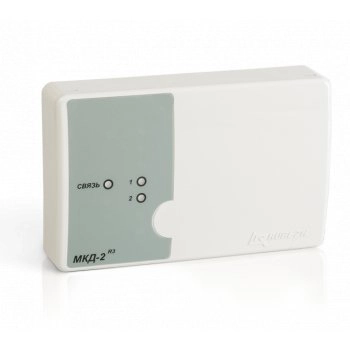

МКД-2 ПРОТ. R3 Модуль контроля доступа для организации прохода

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-715
Рубеж МКД-2 ПРОТ. R3
991 просмотр
3831.14 ₽
Рекомендованная цена
3 640 ₽
Спецпредложение до 28.06.2021

Купить по клубной цене


В наличии
Cклад Подольск: > 10 шт
Удаленный склад: > 10 шт

Оставить отзыв

Модуль контроля доступа для организации прохода через одну двунаправленную или две однонаправленные двери,управление шлагбаумом, турникетом., : напряжение питания-12В. собственный ток потребления от ИП 12 В-не более 60 мА. максимальная длина проводов линии связи модуля с исполнительным устройством – не более 10 м. максимальная длина проводов линии связи модуля со считывателем – не более 50 м. количество подключаемых считывателей -2. количество аналоговых ШС -2. диапазон рабочих температур – от 0 до +55° С

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

Особенности:
Напряжение питания от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более
60 мА
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении:
30 В DC, не более
230 В AC, не более


3 А
3 А
Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В 500 мА
Максимальная длина проводов линии связи модуля с исполнительным устройством, не более
50 м
Максимальная длина проводов линии связи модуля со считывателем, не более 50 м
Габаритные размеры модуля, не более 170х108х42 мм
Масса, не более 200 г

Технические характеристики МКД-2 ПРОТ. R3:

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

  • питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
  • приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
  • управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
  • контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

  • если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
  • если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

  • Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
  • 1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).


Схема внешних подключений модуля контроля доступа МКД-2 прот.R3

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ МОДУЛЯ КОНТРОЛЯ ДОСТУПА МКД-2 ПРОТ.R3

Характеристики МКД-2 ПРОТ. R3:

  • Тип адресного устройства: Дополнительное оборудование
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
Консультации по оборудованию

Задайте вопрос специалисту о МКД-2 ПРОТ. R3 Модуль контроля доступа для организации прохода


Вопрос от: Дмитрий

Добрый день. Можно ли использовать данный модуль контроля для ограничения доступа в помещение без дополнительных адресных устройств или прибора ? (если да то как добавить тм ключи для пользователей?)

  • Ответил: Кузьмин Борис

    Здравствуйте
    Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.
