ПИ-ГР преобразователь интерфейсов с гальванической развязкой

  • Код товара: 078-034
  • Производитель: Болид

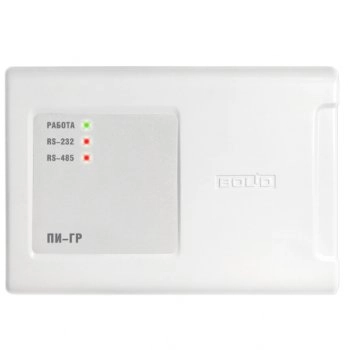

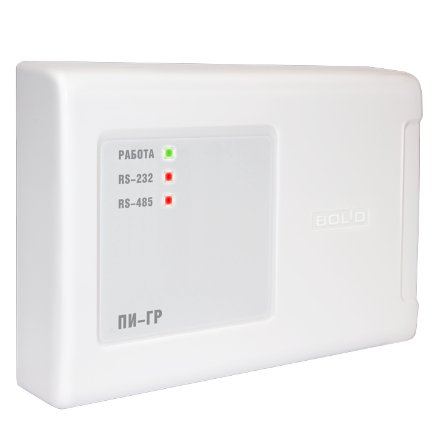

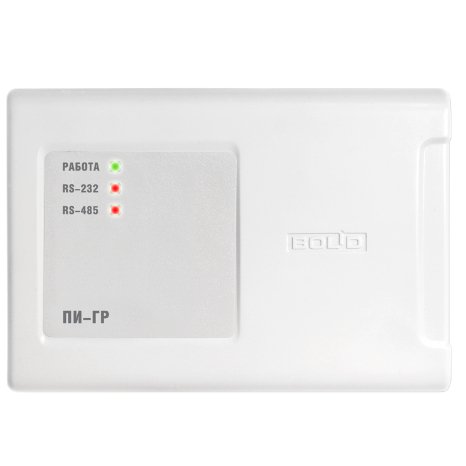

Преобразователь интерфейсов RS-232 – RS-485 с гальванической развязкой

Болид ПИ-ГР
2090.69 руб.
Рекомендованная цена
1929.86 руб.
Спецпредложение
1 год

гарантии

Вернем 58 рублей

Наличие:Срок поставки уточняйте у менеджеров

Рейтинг: 5

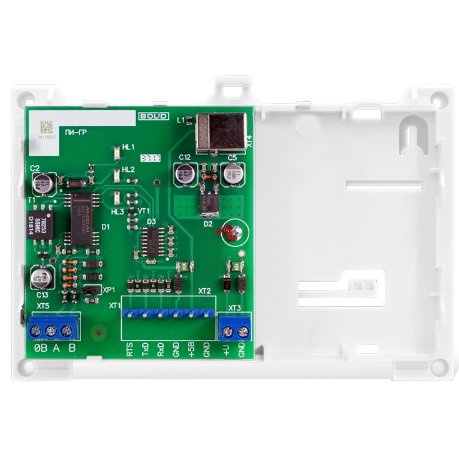

Преобразователь интерфейсов RS-232/RS-485 «ПИ-ГР» АЦДР.426469.011-03 (далее – ПИ) предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485 с гальванической изоляцией. Питание ПИ осуществляется от USB-порта ПК через стандартный кабель USB-AB (входит в комплект поставки) или от внешнего стабилизированного источника постоянного тока напряжением 5 В, а также может осуществляться от любого внешнего источника постоянного тока напряжением от 9 до 15 В. Преобразователь рассчитан на непрерывную круглосуточную работу, относится к восстанавливаемым, периодически обслуживаемым изделиям.

Основные особенности:

  • Организация подключения АРМ к приборам ИСО «Орион»
  • Индикация приема/передачи данных

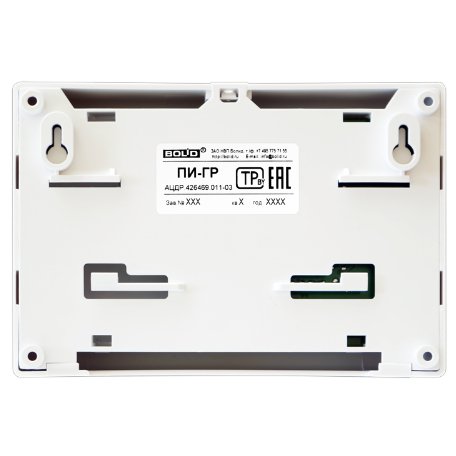

  • Настенное исполнение или на DIN-рейку

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Подключение к ПК

кабель АЦДР.685611.088, входит в комплект

Расстояние от ПК до ПИ-ГР

не более 5 м

Тип подключения RS-485

клеммная колодка под винт, провод 0,33 до 2 кв. мм

Расстояние от ПИ-ГР до приборов ИСО «Орион»

не более 4 км

Индикация

1 индикатор режимов работы

Питание прибора

3 входа:
вар. 1 - от USB-порта компьютера по кабелю из комплекта поставки
вар. 2 - от внешнего источника постоянного тока напряжением от +5 В
вар. 3 - от внешнего источника постоянного тока напряжением от +9 до +15 В

Потребляемый ток, не более

100 мА

Тип обмена данными

полудуплексный

Скорость передачи данных

300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Электрическая прочность изоляции

до 1600 В в течение 1 минуты или до 2000 В в течение 1 с

Рабочий диапазон температур

от минус 30 до +50 °C

Относительная влажность воздуха

до 93% при +40 °C

Габаритные размеры

156×107×39 мм

Масса, не более

0,2 кг

Средний срок службы

не менее 8 лет



Схема подключения:

А1 – персональный компьютер;

А2 – «ПИ-ГР»;
U1 – стабилизированный источник питания постоянного тока напряжением 5 В;

U2 – источник постоянного тока напряжением от 9 до 15 В;

1 – кабель подключения АЦДР.685611.298;

2 – кабель стандартный USB-AB





Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о ПИ-ГР преобразователь интерфейсов с гальванической развязкой


    Вопрос от: Андрей Степанов

    Как подключить ПИ-ГР к комп., если нет последовательного порта, а имеется 15 штырьковый разъем и USB разъем

    • Ответил: Алексей Ельников

      Только через преобразователь интерфейсов. Проверены эти - http://www.moxa.ru/good/listAll/16903/


    Вопрос от: Денис Хлыстун

    Возможно ли преобразователь ПИ-ГР использовать для подключения к компьютеру поворотных видеокамер типа Ai-SD33 для удаленного управления ими?

    • Ответил: Алексей Ельников

      Да, это возможно с помощью программы Hyper Terminal.
      Но для корректного управления необъходимо знать бинарные коды команд управления камерой, либо сопоставимые им AT команды
