МС-Р прот.R3 Радиоудлинитель интерфейса RS-485

Радиоудлинитель интерфейса представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу.

Основные особенности МС-Р:

• Радиоудлинитель предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.

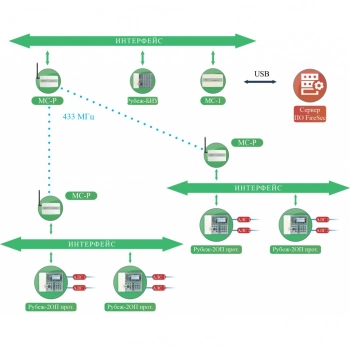

• Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.
• Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.
• В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.
• Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить. Ассортимент антенн диапазона 433 МГц для использования совместно с модулем МС-Р прот.R3 можно посмотреть тут.

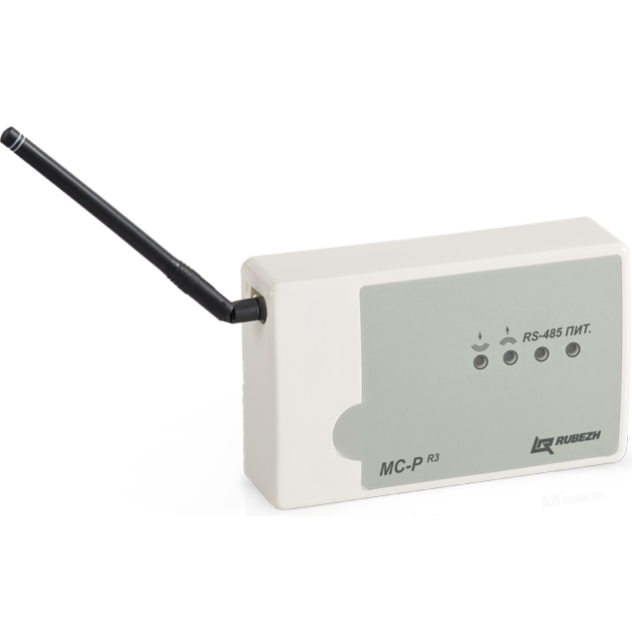

• На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.

Светодиодный индикатор Питание:

• при подключении питания светится постоянно.

Светодиодный индикатор RS-485:

• при отсутствии обмена с ППКП – не светится;
• при наличии обмена с ППКП – мигает с частотой обмена.

Светодиодный индикатор ПЕРЕДАЧА:

• при отсутствии передачи данных по радиоканалу – не светится;
• при передаче данных по радиоканалу – светится постоянно.

Светодиодный индикатор ПРИЕМ:

• при отсутствии приема данных по радиоканалу – не светится;
• при приеме данных по радиоканалу – светится постоянно.

Технические характеристики:
