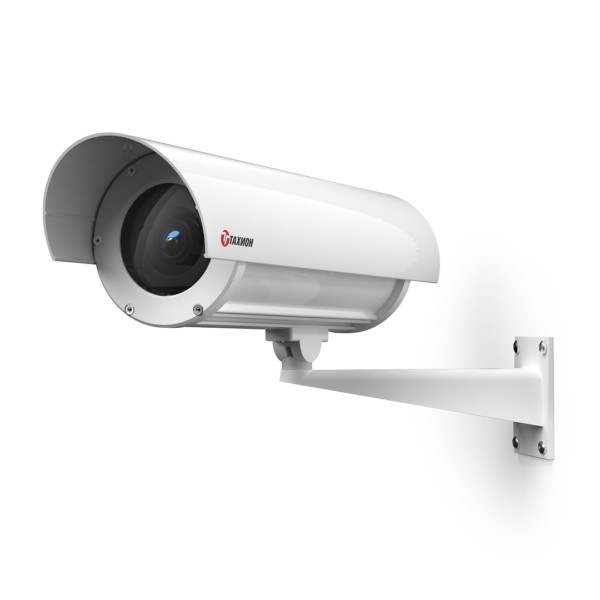

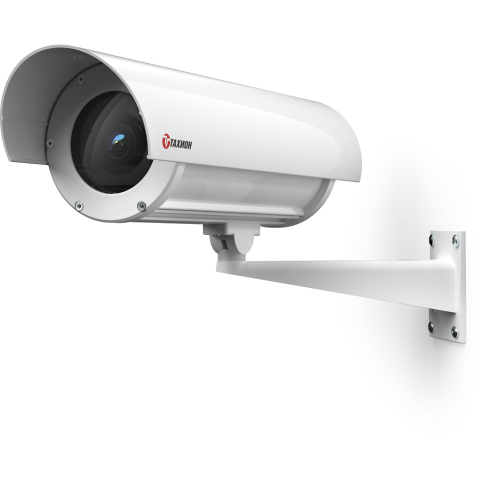

ТГБ-4Г Ex IIC-12 Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-088
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х270 мм. Габариты, мм: Lнар. 420, нар. 131. Напряжение питания термокожуха 12V DC/AC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 12/8 Вт. Диапазон рабочих температур -60° +50°C (с холодным пуском -25°С/-15°С +50°C). Максимальная потребляемая мощность (включая видеокамеру) 34/30 Вт. Два гермоввода под небронированный кабель диаметром 3,1-8,6мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
Область применения
Обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки
Наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
Модуль видеокамеры изолирован от корпуса термокожуха.
Смотровое окно выполнено из ударопрочного закалённого стекла.
* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Напряжение питания | 12 В DC |
| Максимально допустимая мощность устанавливаемого в термокожух электронного оборудования (видеокамеры) | 60 Вт |
| Температура вкл./откл. обогрева | 20°С / 25°С |
| Мощность обогрева * | 8 Вт / 12 Вт |
| Климатические условия работы | – диапазон рабочих температур -60°С ÷ +50°С; – влажность воздуха до 100% при +25°С; Вес с упаковкой не более 3,9 кг |
| Режим работы | круглосуточный |
| Питание и электрические параметры | * Предприятием изготовителем джампер выбора мощности обогрева Х3 установлен в поло-жение «12» – мощность обогрева 12 Вт, для изменения мощности на 8 Вт джампер X3 необходимо переставить в положение «8» (см. схему подключения). |
| Единица измерения | 1 шт |
| Габариты | 131x131x420 мм |
| Масса изделия | 3.90 кг |
| Полезный объем | 70x70x270 |
| Общие размеры | 131x131x420 |
| Форм-фактор | Стандартный |
| Питание | 12VDC |
| Класс защиты | IP66/IP68 |
| Температурный режим | -60 |
| Масса изделия — особенности | Термокожух взрывозащищенный ТГБ-4Г Ех IIC-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). |
| Масса изделия — особенности | Термокожух ТГБ-4Г Ех IIC-12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Температурный диапазон | отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С |
| Соответствие стандартам | две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150. |
| Технические условия | Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие техническим требованиям | техническим требованиям – ГОСТ Р 51558 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0. |
| Климатическое исполнение | Климатическое исполнение термокожуха соответствует УХЛ1, 5 по ГОСТ 15150. |
| Степень защиты оболочки | Степень защиты IP66/IP68. |
| 1 | Термокожух ТГБ-4Г Ех IIC |
| 2 | Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1*мм – 2 шт. (один гермоввод имеет заглушку) |
| 2.1 | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) |
| 3 | Модуль для видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
