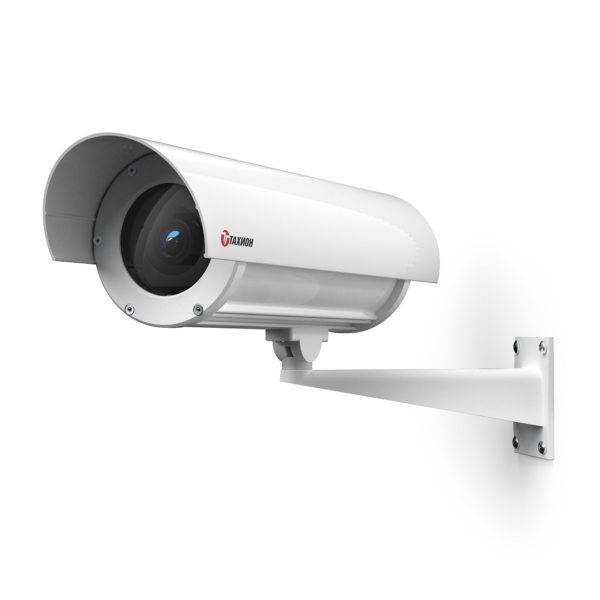

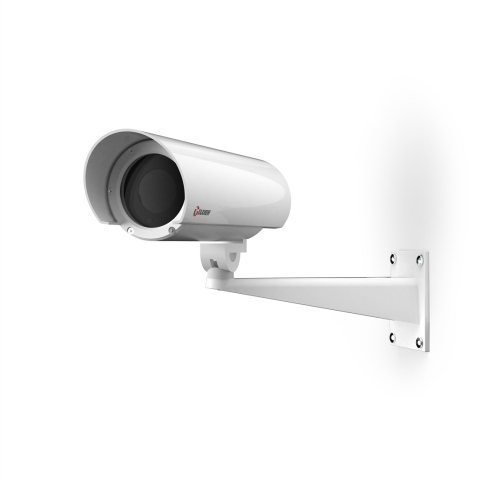

ТГБ-4М Ex IIC-220/12 Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-086
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, нар. 95. Напряжение питания термокожуха 230VAC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 11 Вт. Диапазон рабочих температур -60° +50°C. Максимальная потребляемая мощность (включая видеокамеру) 24 Вт. Два гермоввода под небронированный кабель диаметром 3,1-8,6мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
Термокожух взрывозащищенный ТГБ-4М Ex IIC-220/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты их от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
Смотровое окно выполнено из ударопрочного закалённого стекла.
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Исполнение оборудования | ТГБ-4М Ex IIC-220/12 |
| Напряжение питания, В | 230 AC |
| Напряжение | / ток внутреннего источника питания, В DC / А 12 / 0,8 |
| Температура вкл./откл. обогрева | +15 / +20 |
| Мощность обогрева | 11 Вт |
| Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А | 24 / 0,1 (при 250 В) |
| Диапазон температуры окружающей среды при эксплуатации | -60 … +50 |
| Температура вкл./откл. холодного запуска** | -10 / -15 – |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002*** |
| Масса с упаковкой, кг, не более | 3,0 |
| Режим работы | Круглосуточный |
| Условия применения электрических параметров | * Для ТГБ-4М Ex IIC (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования. |
| Монтаж | ** При установке платы холодного запуска (поставляется отдельно). |
| Цвет покрытия — примечание | Другой цвет покрытия по отдельной заявке. |
| Единица измерения | 1 шт |
| Габариты | 95x95x280 мм |
| Масса изделия | 3.00 кг |
| Полезный объем | 95x95x280 |
| Общие размеры | 50x50x131 |
| Форм-фактор | Стандартный |
| Питание | 220VAC |
| Класс защиты | IP66/IP68 |
| Температурный режим | -60 |
| Температурный диапазон | Термокожух выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Температурный диапазон — особенности | отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С. |
| Технические условия | Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие техническим требованиям | техническим требованиям – ГОСТ Р 51558 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0 |
| Климатическое исполнение | климатическому исполнению - УХЛ1, 5 по ГОСТ 15150 |
| 1. Термокожух | 1 шт. |
| 2. Кабельные вводы небронированного кабеля – Ø кабеля 3,1÷8,6 мм* – 2 шт. (один кабельный ввод имеет заглушку) | 2 шт. |
| 2.1 Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15 мм) | 1 шт. |
| 3. Модуль для установки видеокамеры | 1 шт. |
| 4. Клемма заземления | 1 шт. |
| 5. Шарнир | 1 шт. |
| 5.1 Гайка болта фиксации шарнира | 1 шт. |
| 6. Кронштейн | 1 шт. |
| 7. Солнцезащитный козырёк | 1 шт. |
| 8. Хомут для крепления бескорпусных видеокамер (поставляется по отдельной заявке) | 1 компл. |
