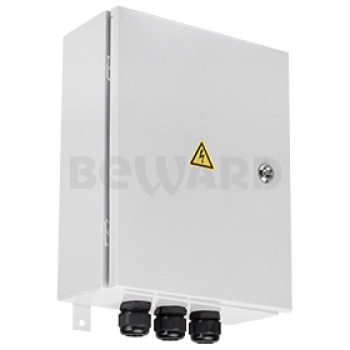

B-431-4P1F2 Уличный неуправляемый коммутатор

Уличный неуправляемый коммутатор, 4 порта с поддержкой High PoE, PoE бюджет 91 Вт, встроенный оптический кросс, IP54, от -40 до +50°С

Назначение и эксплуатация
Коммутатор B-431-4P1F2 является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. PoE бюджет коммутатора составляет 91 Вт.

Основные особенности:

• Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
• Предустановленный SFP модуль с дальностью передачи 20 км
• Степень защиты IP54
• Диапазон рабочих температур от -40 до +50°С
• Входное питание 220В, встроенный автоматический выключатель
• Встроенный промышленный коммутатор BEWARD STP-401HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом 100 Мбит/с SFP
• PoE бюджет до 91 Вт суммарно на все порты

Встроенный оптический кросс

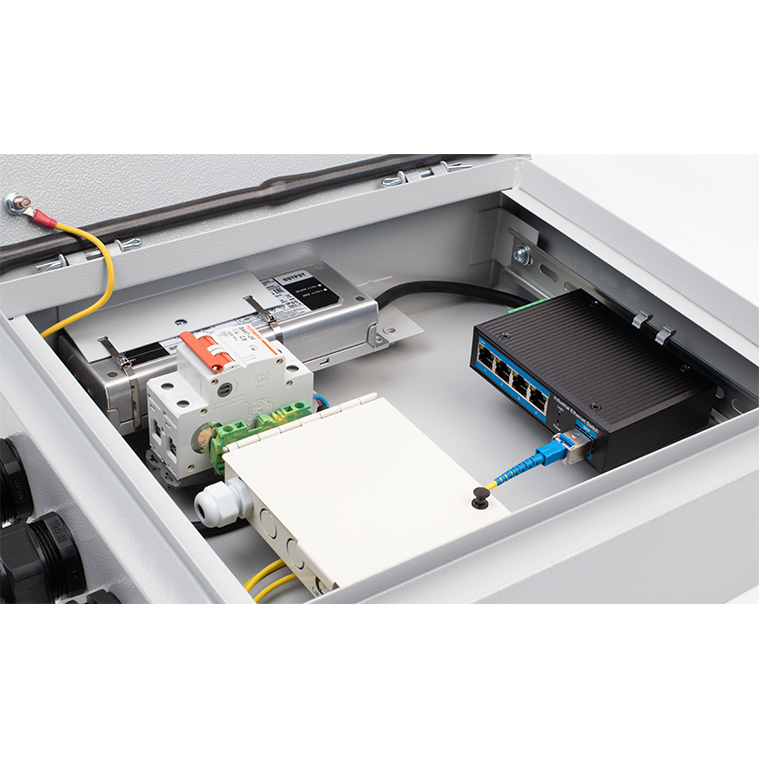

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE коммутатор BEWARD STP-401HP на 4 камеры
SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км
Оптический патчкорд
Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-100M-20K-BSC или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.

Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-4P1F2 имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Технические характеристики:
