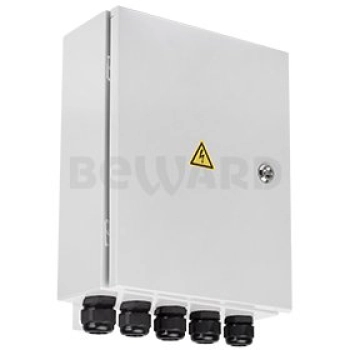

B-431-8P2F2 Уличный неуправляемый коммутатор

Уличный неуправляемый коммутатор, 8 портов с поддержкой High PoE, PoE бюджет 135 Вт, встроенный оптический кросс на 2 кабеля, IP54, от -40 до +50°С

Описание и функционал

Назначение и эксплуатация Коммутатор B-431-8P2F2 является готовым решением для организации уличного узла видеонаблюдения с подключением по оптике и питанием 8 камер по PoE. Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстоянии до 20 км. Внутри установлен коммутатор BEWARD STP-0802HPv2 с бюджетом PoE на 135 Вт.

Встроенный оптический кросс В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE коммутатор BEWARD STP-0802HPv2 на 8 камер Два SFP модуля WDM со скоростью передачи данных 1.25Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм) Два оптических патчкорда Оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-1G-20K-BSC и SFP-1G-20K-ASC.

Защита от внешних воздействий Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P2F2 имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.

Особенности

Уличный коммутатор со встроенным оптическим кроссом на 2 кабеля Предустановленные SFP модули с дальностью передачи 20 км Степень защиты IP54 Диапазон рабочих температур от -40 до +50°С Входное питание 220В, встроенный автоматический выключатель Встроенный промышленный коммутатор BEWARD STP-0802HPv2 с 8 портами 10/100/1000 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами 1000 Мбит/с SFP PoE бюджет 135 Вт суммарно на все порты
