SC-6224 блок автоматического контроля линий, 24 линии

Блок контроля линий оповещения, 24 линии

Назначение: блок  предназначен для контроля целостности трансляционных линий в системах оповещения и управления эвакуацией.

Основные особенности SC-6224:

• Блок контроля линий оповещения  предназначен для тестирования от 1-й до 24-х линий трансляции, выполняет контроль линий на обрыв, короткое замыкание, замыкание на землю, изменение сопротивления. Устройство контроля линий оповещения имеет удобную систему звуковой и световой индикации.
• Используемая измерительная схема  может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %. Обнаружение любого из перечисленных состояний сопровождается включением звуковой сигнализации устройства.
• Принцип работы блока контроля линий оповещения  позволяет использовать его не только для контроля трансляционных линий, но и для любых соединительных линий, имеющих сопротивление в диапазоне 20...3000 Ом.

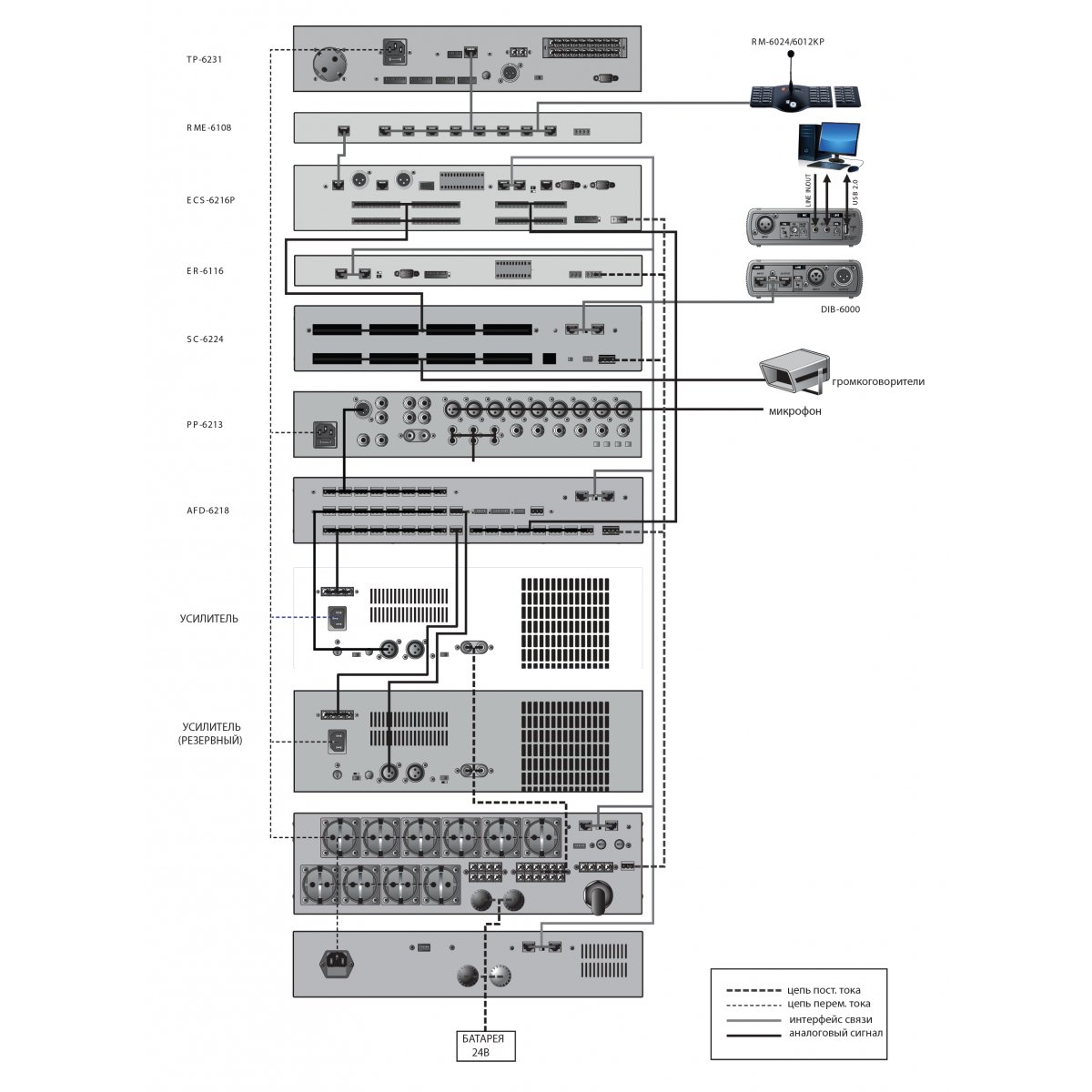

• SC-6224 в составе системы оповещения 6000-й серии имеет возможность сопряжения с компьютером через интерфейс RS-485.
• Дистанционный мониторинг и управление  осуществляется с помощью программного обеспечения MS-6100 или MS-6800, входящего в комплект поставки головного оборудования системы оповещения.
• Конструкция устройства предусматривает установку в стандартный 19` аппаратный шкаф.
• Питание устройства контроля линий оповещения осуществляется от источника питания постоянного тока напряжением 24 В. В качестве источника питания может выступать блок PD-6359 или BC-224-28.

Функциональные возможности:

• Контроль 24 линий трансляции. Устройство обеспечивает контроль линий на обрыв, короткое замыкание, замыкание на землю, изменение сопротивления.
• Ручной и автоматический режимы работы. Пользователь может установить автоматический режим работы устройства, а также вручную осуществлять тестирование в любой момент времени.
• Удалённый контроль и управление по интерфейсу RS-485. помощью компьютера и соответствующего программного обеспечения возможен удалённый контроль состояния и режима работы блока, а также выполнение оперативной проверки трансляционных линий.
• Регулировка периода тестирования. В автоматическом режиме периодичность тестирования регулируется от 5 до 200 минут.

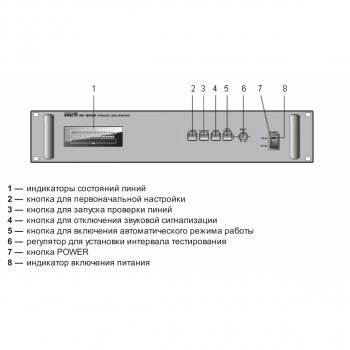

• Система звуковой и световой индикации. В устройстве предусмотрена звуковая и световая индикация состояния линий трансляции.
• Питание от источника 24 В постоянного тока. Питание устройства осуществляется от источника питания постоянного тока напряжением 24 В.
• Энергонезависимая память. При выключении питания значения сопротивлений линий, заданные при настройке, сохраняются в энергонезависимой памяти блока.

Технические характеристики:
