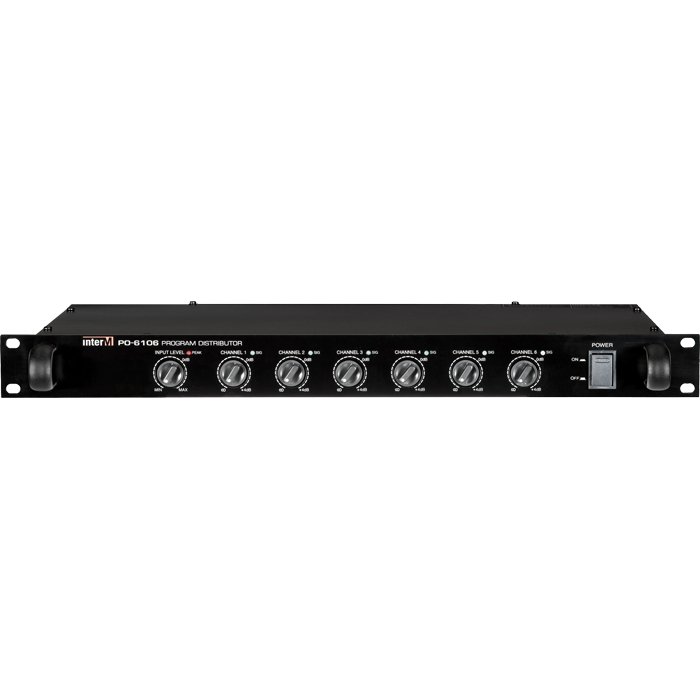

PO-6106 Программный распределитель, 1 лин. вход, 6 лин. выходов

Программный распределитель, 1 лин. вход, 6 лин. выходов

Назначение: блок  предназначен для использования в системах звуковоспроизведения и обеспечивает распределение аудиосигнала от одного источника к нескольким приемникам.

Основные особенности PO-6106:

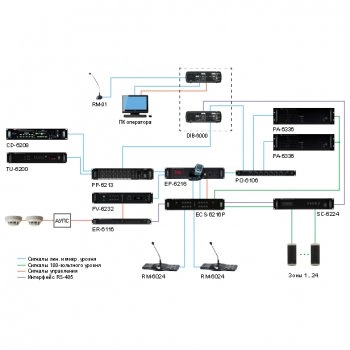

• Программный распределитель предназначен для работы в звуковых системах. Устройство позволяет подключить один источник линейного сигнала одновременно к нескольким получателям. Блок PO-6106 может использоваться совместно с другим оборудованием 6000 серии Inter-M, таким как PG-6104, AFD-6218 и усилителями мощности.

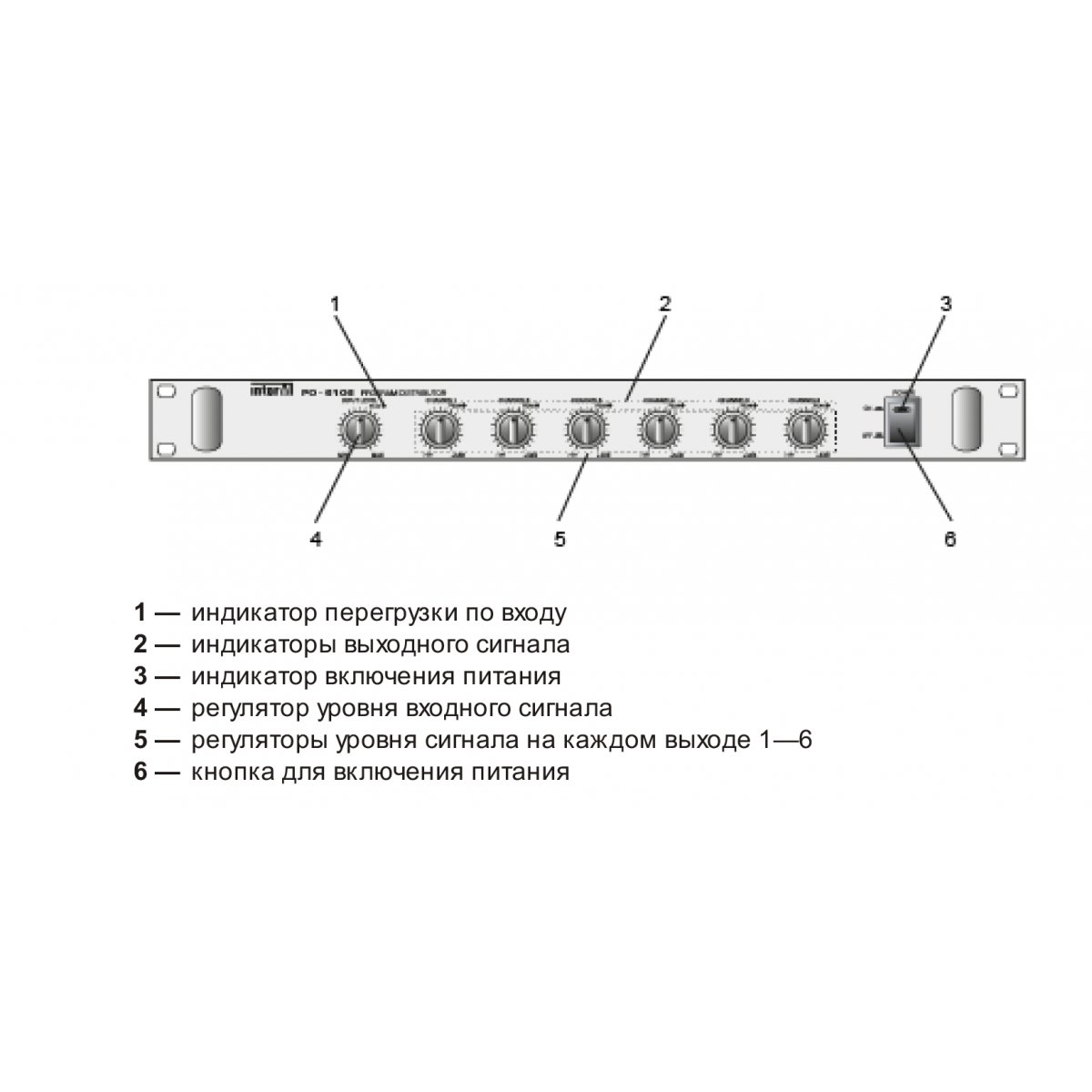

• На передней панели устройства располагаются кнопка и индикатор включения питания, индикаторы перегрузки, регулятор уровня входного сигнала, 6 регуляторов и индикаторов уровня выходного сигнала. Индикатор перегрузки загорается в случае превышения входным сигналом значения +3 дБ. При этом устройство ограничивает его, что приводит к возникновению нелинейных искажений. С помощью регуляторов устанавливается требуемый уровень входного сигнала. Амплитуда сигнала для каждого выхода устанавливается отдельно.

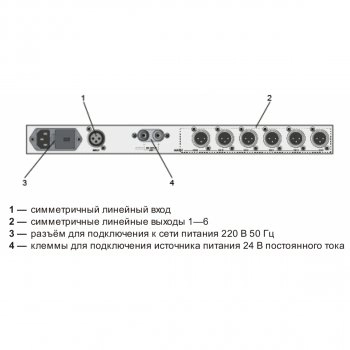

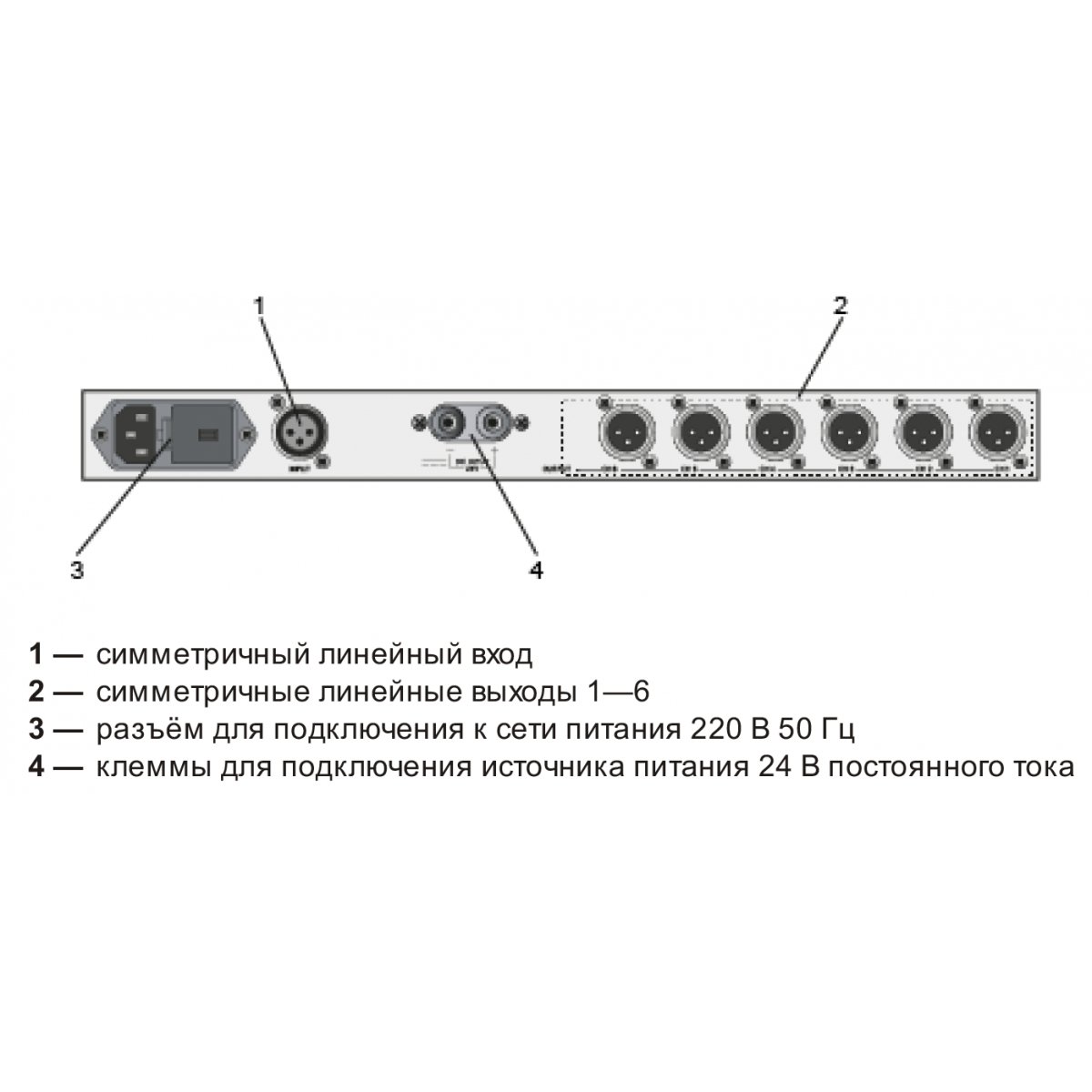

• В устройстве предусмотрены один симметричный линейный вход и шесть симметричных линейных выходов. За счет того, что вход является балансным с разъемом типа XLR, обеспечивается подавление помех, которые наводятся на соединительном кабеле. Дополнительно для повышенной помехозащищенности и надежности блок обеспечивает гальваническую развязку между входами и выходами.
• Питание устройства осуществляется от сети 220 В 50 Гц или от источника 24 В постоянного тока.

Функциональные возможности:

• 1 вход / 6 выходов. В устройстве предусмотрен один балансный вход для подключения источника сигнала линейного уровня и 6 балансных выходов для подключения, например, усилителей мощности. В блоке PO-6106 обеспечивается гальваническая развязка между входом и выходами.
• Регулировка уровней входного и выходных сигналов. В устройстве предусмотрено по отдельному регулятору уровня выходного сигнала для каждого выхода, а также регулятор уровня входного сигнала.
• Индикация перегрузки по входу. Повышенная амплитуда входного сигнала отображается с помощью индикатора. Для избежания появления нелинейных искажений пользователь может изменить уровень входного сигнала отдельным регулятором.
• Индикация наличия сигнала на выходах. Для каждого линейного выхода на передней панели устройства предусмотрен индикатор, который загорается при появлении на нём аудиосигнала.

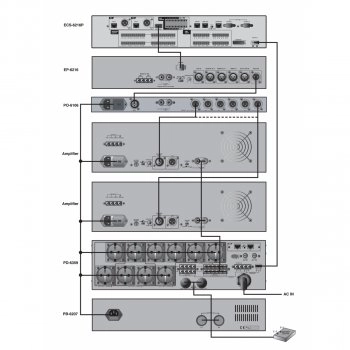

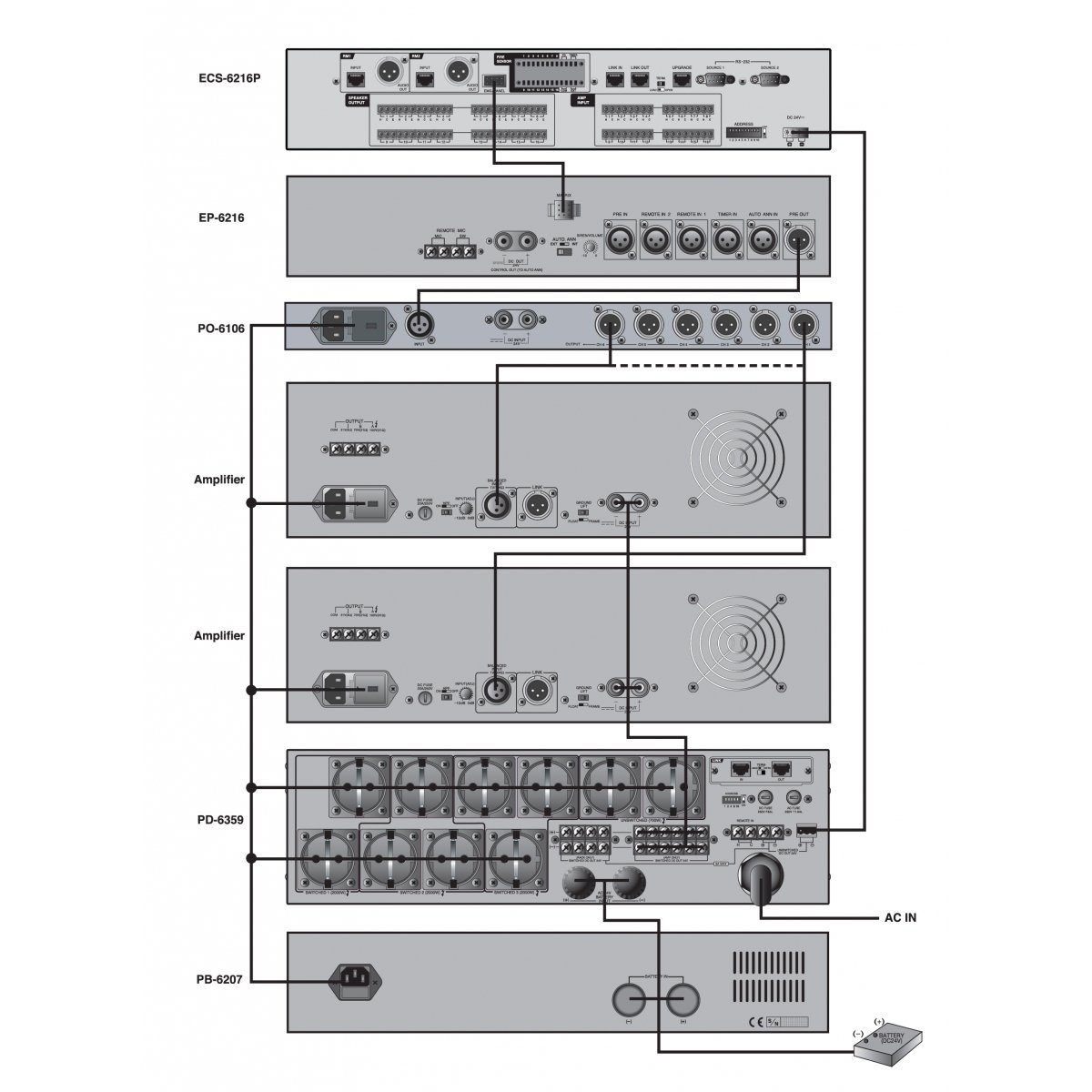

• Питание 220 В переменного тока и 24 В постоянного тока. Питание устройства может осуществляться как от сети переменного тока напряжением 220 В, так и от источника питания постоянного тока напряжением 24 В. Для питания блока PO-6106 может использоваться блок контроля и распределения питания PD-6359.
• Установка в 19"-й шкаф. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Технические характеристики:
