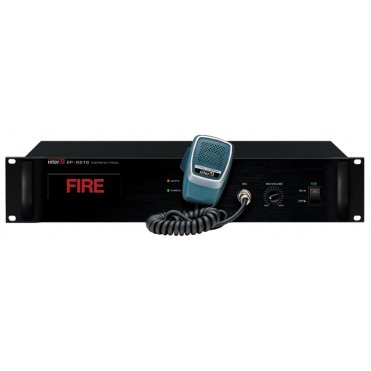

EP-6216 Блок тревожной сигнализации

Блок тревожной сигнализации

Назначение: блок тревожной сигнализации обеспечивает коммутацию сигналов от различных источников в соответствии с уровнем их приоритета.

Основные особенности EP-6216:

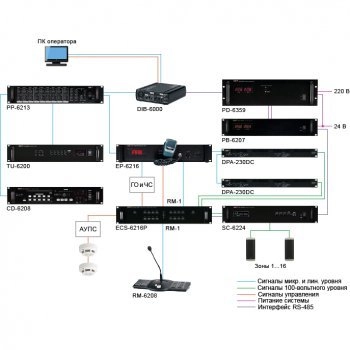

•   не является самостоятельным устройством, для его корректной работы необходим контроллер ECS-6216P.

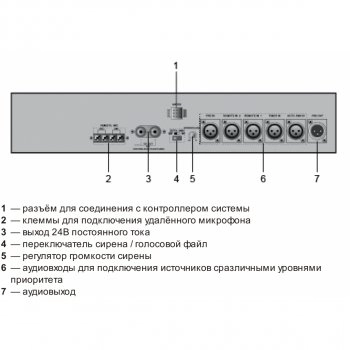

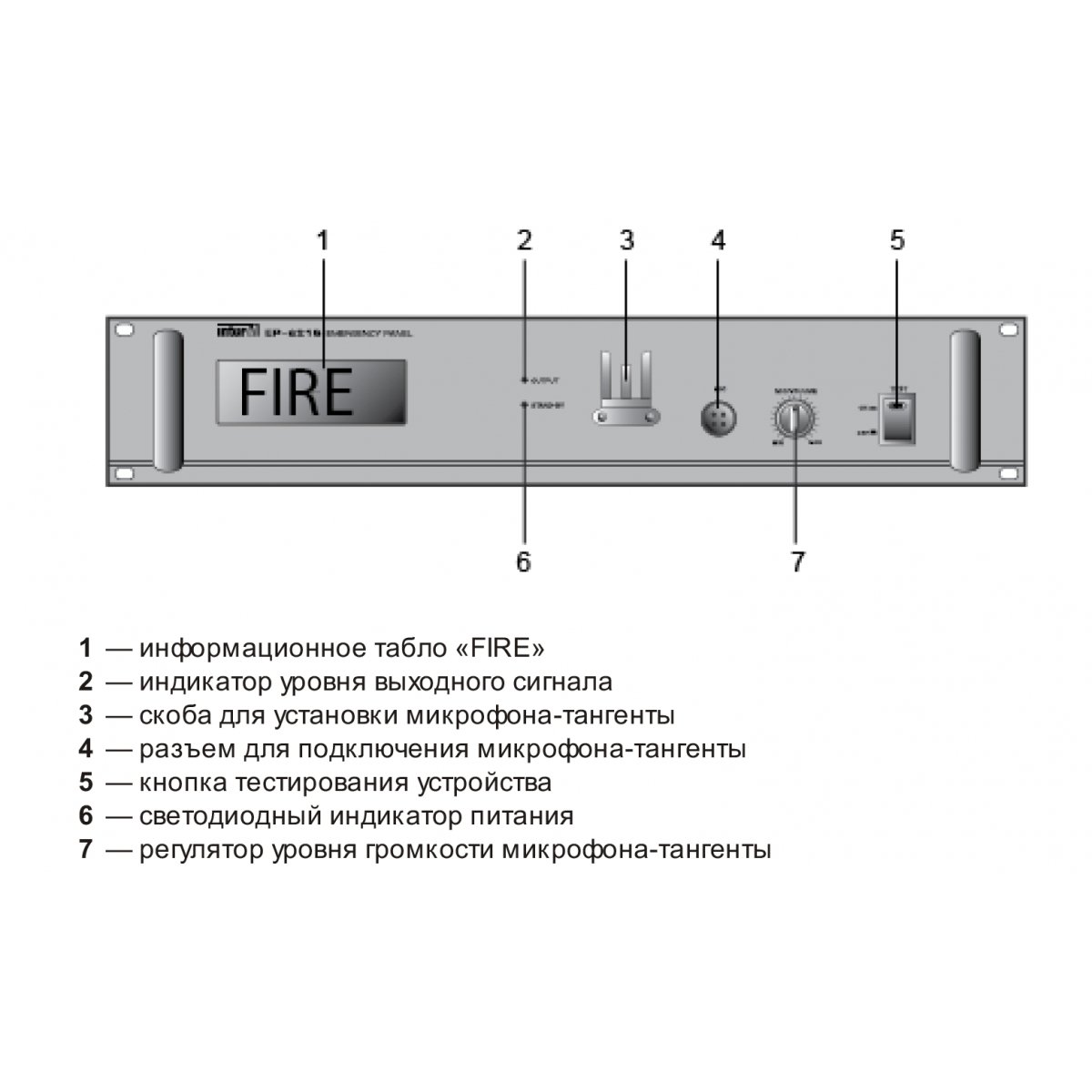

• В устройстве предусмотрено 5 балансных линейных входов с различным уровнем приоритета, 1 балансный линейный выход, микрофон-тангента для ручного управления эвакуацией. Микрофон-тангента установлен на передней панели . Клеммы на задней панели можно использовать для подключения внешнего микрофона, если оператору системы неудобно использовать микрофон-тангенту. Выбор зон для речевого оповещения осуществляется с помощью ECS-6216P.
• В случае пожара  отключает все неприоритетные входы и в автоматическом режиме транслирует в зоны пожара сигнал сирены. Через 7 секунд сигнал сирены отключается, и на выходных клеммах появляется постоянное напряжение 24 В, которое используется для включения, цифрового магнитофона PV-6232, на котором в формате MP3 записано тревожное сообщение. Если трансляция речевых сообщений при пожаре не требуется (тип 1 или 2 СОУЭ согласно СП 3.13130-2009), то блок  может использоваться для трансляции только сирены.
• При нажатии и удержании кнопки TEST устройство переходит в режим тестирования. При этом загорается индикатор FIRE, отключаются сигналы от неприоритетных источников. Встроенный мониторный громкоговоритель воспроизводит сигнал сирены, а через 7 секунд тревожное сообщение от внешнего источника, такого как PV-6232. В режиме тестирования звуковые сигналы в зонах не транслируются. При отпускании кнопки TEST устройство возвращается в автоматический режим работы.
• Питание устройства осуществляется от контроллера системы оповещения.
• Конструкция блока предусматривает установку в стандартный 19` аппаратный шкаф.

Функциональные возможности:

• В устройстве предусмотрены 5 линейных входов с различными уровнями приоритета для подключения источников сигнала.
• При возникновении аварийных ситуаций устройство может в автоматическом режиме транслировать сигнал сирены в системах автоматического оповещения.
• Голосовой файл VF-01N может быть установлен в блок тревожной сигнализации  и использоваться вместо цифрового магнитофона в системах оповещения 3-го и 4-го типа.
• При возникновении аварийных ситуаций устройство может в автоматическом режиме подать питание на внешний источник тревожного оповещения, например, на цифровой магнитофон PV-6232. Если цифровой магнитофон используется в режиме AUTO, то при включении он начнет транслировать записанное тревожное сообщение циклически.
• В устройстве предусмотрен микрофон-тангента с наивысшим приоритетом для ручного управления эвакуацией людей в безопасную зону в случае возникновения внештатных ситуаций.
• В устройстве предусмотрен режим тестирования, который позволяет проверить работоспособность системы без подключения прибора охранно-пожарной сигнализации.

Технические характеристики:
