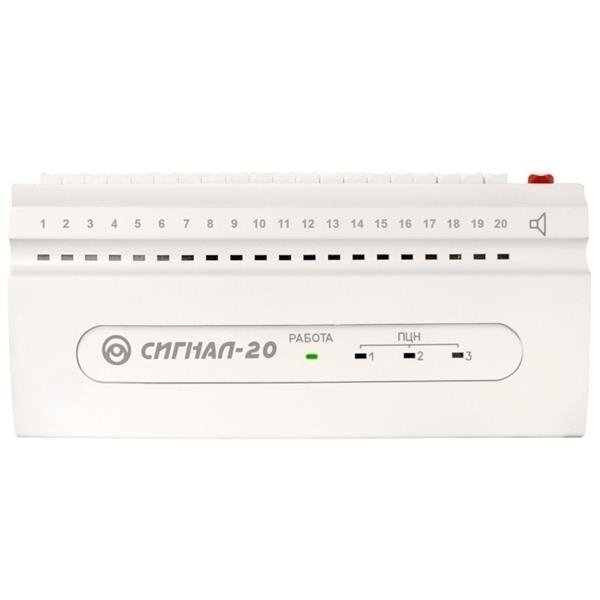

Сигнал-20 прибор приемно-контрольный охранно-пожарный на 20 шлейфов

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Количество радиальных неадресных шлейфов сигнализации (ШС)

20

Макс. сопротивление проводов ШС без учета оконечного сопротивления

Не более 1 кОм

Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"

Не менее 50 кОм

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений

Неадресные охранные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС - до 1,2 мА

Неадресные пожарные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА;
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА

Напряжение на каждом входе ШС

24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация

20 индикаторов состояния каждого из ШС
3 индикатора состояния выходов
1 индикатор отображения режимов прибора

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

микропереключатель

Интерфейс

RS-485, протокол Орион

Питание прибора

От внешнего источника постоянного тока

Напряжение питания

10,2 ÷ 28,0 В постоянного тока

Количество вводов питания

1

Потребляемый ток

в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)

200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В

в режиме Пожар

330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В

Выходы

5 шт.

Электромагнитные реле (сухой контакт)

3 шт.:
28 В - 2 А или
80 В - от 0,1 мА до 50 мА

Электромагнитные реле (сухой контакт)

2 шт.:
28 В - 2 А постоянного тока или
120 В – 2 А переменного тока

Рабочий диапазон температур

от -30 до +50 °C

Степень защиты корпуса

IР20

Габаритные размеры

365х165х45 мм

Вес прибора

не более 0,9 кг

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к прибору

клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм

Тип монтажа

настенный навесной
