B-431-8P1F Уличный неуправляемый коммутатор

Уличный неуправляемый коммутатор, 8 портов с поддержкой High PoE, PoE бюджет 120 Вт, CCTV режим до 250м, встроенный оптический кросс, IP54, от -40 до +50°С

Назначение и эксплуатация
Коммутатор B-431-8P1F является готовым решением для организации уличного узла видеонаблюдения на 8 камер с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-811HPv2 реализована удобная функция переключения режимов работы между “Default” и “CCTV”. В режиме “Default” коммутатор работает в режиме классического PoE коммутатора. В режиме “CCTV” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с. PoE бюджет коммутатора составляет 120 Вт.

Основные особенности:

• Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
• Предустановленный SFP модуль с дальностью передачи 20 км
• Степень защиты IP54
• Диапазон рабочих температур от -40 до +50°С
• Входное питание 220В, встроенный автоматический выключатель
• Встроенный промышленный коммутатор BEWARD STP-811HP v2 с 8 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом 1000 Мбит/с SFP
• PoE бюджет 120 Вт суммарно на все порты
• Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме CCTV

Встроенный оптический кросс

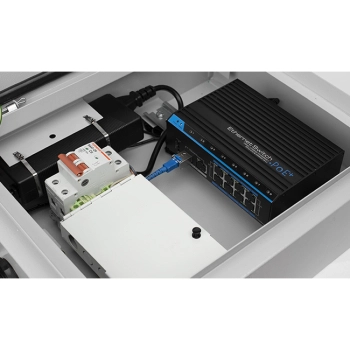

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE коммутатор BEWARD STP-811HPv2 на 8 камер
SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 1.25 Гбит/с и дальностью передачи 20 км
Оптический патчкорд
Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD.

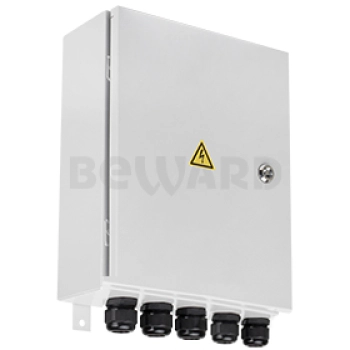

Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

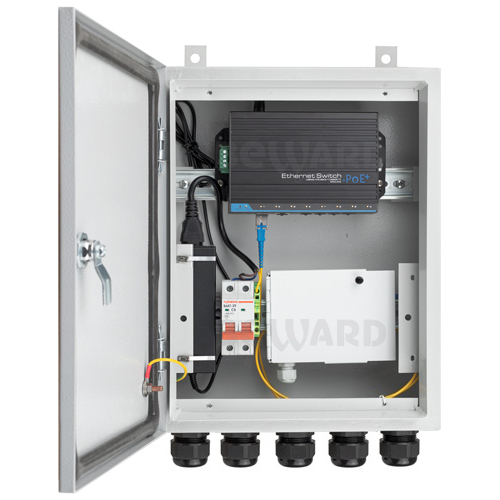

Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P1F имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.

Технические характеристики:
